یہ سیبو ، فلپائن کے مؤکل کے لئے سی بی سی اسٹیل ڈھانچے کی عمارت کے نظام کا استعمال کرتے ہوئے اسٹیل ڈھانچے کے ایک فاسد گودام کا ڈیزائن ہے۔ اس میں ساختی ڈیزائن تجزیہ ، دو طرح کے کلڈنگ مواد کے ل detailed تفصیلی مادی فہرستیں اور کھپت اور مختلف فلپائنی منڈیوں میں ڈیزائن کے اطلاق کا تجزیہ شامل ہے۔

1. عمومی ڈیزائن کا جائزہ



A1: گودام سی بی سی اسٹیل ڈھانچے کی عمارت کے نظام کو اپناتا ہے اور اس میں ایک فاسد ٹراپیزائڈیل ہوائی جہاز شامل ہوتا ہے۔ اس کے کلیدی پیرامیٹرز مندرجہ ذیل ہیں: جنوبی چوڑائی 27.5 میٹر ، شمالی چوڑائی 32.6 میٹر ہے ، اور کل لمبائی 34.5 میٹر ہے۔ اسٹیل کالم وقفہ کاری کو 8.4m + 8.4} m + 8.4 m + 9.2} m {{10} m (کل لمبائی) کے طور پر ترتیب دیا گیا ہے۔ A 4 - میٹر اونچی میزانائن ایک دفتر کے طور پر جنوبی 8.4m حصے میں قائم ہے۔ گودام کی واضح اونچائی 8 میٹر ہے ، یہ رج ونڈ لوورز سے لیس ہے ، اور رج کی اونچائی 12.8 میٹر ہے۔





A2: سی بی سی (اپنی مرضی کے مطابق بلڈنگ کمپنی) اسٹیل ڈھانچے کی عمارت کا نظام ایک ہلکا پھلکا ، اونچا - طاقت ، اور موثر ساختی نظام ہے جو اسٹیل کالموں ، جامع بیموں ، اور ہلکے وزن میں کلیڈنگ مواد کو مربوط کرتا ہے۔ اس کی خصوصیات مضبوط بوجھ - برداشت کی گنجائش ، اچھی زلزلہ کارکردگی ، تیز تعمیراتی رفتار ، اور اعلی جگہ کے استعمال سے ہوتی ہے۔ اس ڈیزائن کے لئے اس کا انتخاب بنیادی طور پر تین وجوہات کی وجہ سے کیا گیا ہے:

سب سے پہلے ، یہ اسٹیل کالموں اور بیم کے کنکشن نوڈس کو لچکدار طریقے سے ایڈجسٹ کرکے گودام کے فاسد ٹراپیزائڈیل ہوائی جہاز (جنوبی چوڑائی 27.5 میٹر ، شمالی چوڑائی 32.6 میٹر) کے ساتھ مؤثر طریقے سے ڈھال سکتا ہے۔

دوسرا ، یہ جنوبی حصے میں 4 - میٹر ہائی میزانائن آفس کے بوجھ - کی ضروریات کو پورا کرسکتا ہے۔

تیسرا ، اس کی ہلکے وزن کی خصوصیات فاؤنڈیشن کی لاگت کو کم کرسکتی ہیں ، جو فلپائن کے سیبو میں تعمیراتی حالات کے لئے موزوں ہے۔

اس کے علاوہ ، سی بی سی سسٹم میں مختلف کلیڈنگ میٹریلز (کلر اسٹیل سنگل شیٹ اور 50 ملی میٹر ای پی ایس سینڈویچ پینل) کے ساتھ اچھی مطابقت ہے ، جو مؤکل کی مختلف ضروریات کو پورا کرسکتی ہے۔

2. ساختی ڈیزائن تجزیہ

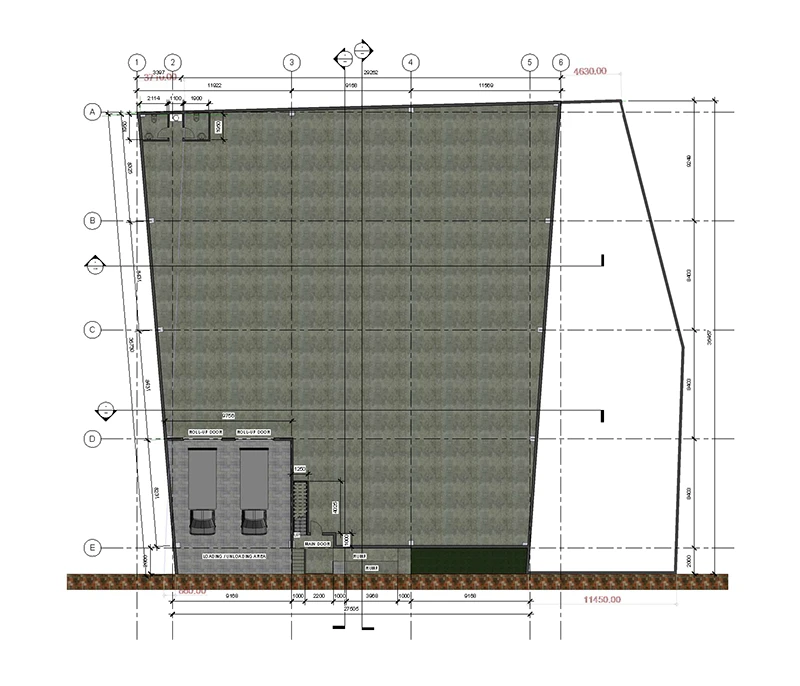

A3: فاسد ٹراپیزائڈیل ہوائی جہاز (جنوبی چوڑائی 27.5 میٹر ، شمالی چوڑائی 32.6 میٹر) کے لئے ، ساختی استحکام کو یقینی بنانے کے لئے ساختی ڈیزائن میں درج ذیل اقدامات اپنائے گئے ہیں:

سب سے پہلے ، اسٹیل کالموں کو لمبائی کی سمت (34.5m) کے ساتھ ترتیب دیا گیا ہے۔

دوسرا ، بیم - کالم کنکشن نوڈس سخت رابطوں (سی بی سی سسٹم کا بنیادی نوڈ ڈیزائن) اپناتے ہیں ، جو موڑنے والے لمحے اور قینچ قوت کو مؤثر طریقے سے منتقل کرسکتے ہیں ، اور فاسد ہوائی جہاز کی خرابی کو مربوط کرسکتے ہیں۔

تیسرا ، گودام کے طول البلد اور عبور سمتوں میں افقی بریکنگ ترتیب دی گئی ہے: طول البلد بریکنگ کا اہتمام گودام کے دونوں سروں (جنوبی اور شمال کی طرف) اور درمیانی اسٹیل کے کالموں کے درمیان طول البلد ہوا کے بوجھ اور زلزلہ قوت کے خلاف مزاحمت کے لئے کیا جاتا ہے۔ ٹریپیزائڈیل ہوائی جہاز کی وجہ سے ہونے والے ناہموار تناؤ کے مسئلے کو حل کرنے کے لئے ہر مدت میں ٹرانسورس بریکنگ کا اہتمام کیا جاتا ہے۔

چوتھا ، چھت کی ٹراس کو ڈھلوان ٹراس (رج اونچائی 12.8 میٹر ، گودام کلیئر اونچائی 8 میٹر) کے طور پر ڈیزائن کیا گیا ہے ، اور ٹراس اسپیسنگ اسٹیل کالم وقفہ کاری کے مطابق ہے ، جو نہ صرف چھت کی نکاسی کو یقینی بناتی ہے بلکہ فاسد ہوائی جہاز کے تناؤ کو بھی متوازن کرتی ہے۔





A4: میزانائن آفس جنوبی 8.4 میٹر کی مدت میں ترتیب دیا گیا ہے ، جس کی اونچائی 4 میٹر (زمین سے میزانائن فرش تک) ہے۔ میزانائن کا ساختی ڈیزائن سی بی سی اسٹیل ڈھانچے کے نظام کے ساتھ مربوط ہے:

سب سے پہلے ، اس مدت میں اسٹیل کالموں کو میزانائن بیم کی حمایت کرنے کے لئے اوپر کی طرف 4 میٹر تک بڑھایا جاتا ہے ، اور میزانین کے اضافی بوجھ کو برداشت کرنے کے لئے کالم سیکشن میں تھوڑا سا بڑھایا جاتا ہے (دوسرے دوروں کے مقابلے میں)۔

دوسرا ، میزانائن بیم جامع بیم (سی بی سی اپنی مرضی کے مطابق بیم) کو اپناتا ہے ، جو اسٹیل بیم اور کنکریٹ سلیب پر مشتمل ہوتا ہے۔ اسٹیل بیم سخت نوڈس کے ذریعہ اسٹیل کالم کے ساتھ جڑا ہوا ہے ، اور کنکریٹ سلیب اسٹیل بیم پر ڈال دیا جاتا ہے تاکہ اس کی صلاحیت اور میزانائن کی سختی کو بہتر بنایا جاسکے۔

تیسرا ، میزانائن فرش کنکریٹ سلیب (موٹائی 120 ملی میٹر) کے ساتھ ہموار ہے ، جو دفتر کے استعمال کی ضروریات کو پورا کرسکتا ہے (لوڈ - برداشت کی گنجائش 2.5KN/m² سے زیادہ یا اس کے برابر ہے)۔

چوتھا ، ریلنگ میزانائن (اونچائی 1.1 میٹر) کے آس پاس رکھی گئی ہے ، اور ریلنگ اسٹیل پائپوں سے بنی ہے ، جو حفاظت کو یقینی بنانے کے لئے میزانائن بیم کے ساتھ جڑی ہوئی ہے۔

اس کے علاوہ ، میزانائن کو لائٹ اسٹیل پارٹیشنز (کلائنٹ کے ذریعہ منتخب کردہ کلیڈنگ میٹریل کے مطابق) کے ذریعہ گودام کے علاقے سے الگ کیا جاتا ہے ، جو دفتر کی آزادی کو یقینی بناتا ہے اور گودام کے استعمال کو متاثر نہیں کرتا ہے۔



A5: ونڈ لوورز گودام (ریج اونچائی 12.8m) کے کنارے پر رکھے گئے ہیں ، جس کی لمبائی گودام کی کل لمبائی (34.5m) اور 1.2m کی چوڑائی کے مطابق ہے۔ ونڈ لوورز کے اہم کام گودام کی وینٹیلیشن اور گرمی کی کھپت ہیں۔ ونڈ لوورز کا ساختی ڈیزائن مندرجہ ذیل ہے:

سب سے پہلے ، ونڈ لوورز کا فریم اسٹیل پروفائلز (زاویہ اسٹیل اور چینل اسٹیل) سے بنا ہوا ہے ، جو پختہ رابطے کو یقینی بنانے کے لئے ویلڈنگ اور بولٹ کے ذریعے چھت کے ٹرس کے ساتھ جڑے ہوئے ہیں۔

دوسرا ، لوورز ایلومینیم کھوٹ (سنکنرن - مزاحم ، سیبو میں سمندری آب و ہوا کے لئے موزوں) سے بنے ہیں ، اور لوورز اسٹیل کے فریم پر کھلنے اور بند ہونے کی سہولت کے ل c قلابوں کے ساتھ نصب ہیں۔

تیسرا ، ونڈ لوڈ کے خلاف مزاحمتی ڈیزائن کو ونڈ لوورز کو تقویت ملی ہے: فلپائن میں بار بار ٹائفونز پر غور کرتے ہوئے ، ونڈ لوورز کے ہوا کے بوجھ کا حساب مقامی ونڈ بوجھ کے معیار (فلپائن نیشنل بلڈنگ کوڈ ، پی این بی سی) کے مطابق کیا جاتا ہے ، اور اسٹیل فریم سیکشن کو اس بات کا یقین کرنے کے لئے بہتر بنایا گیا ہے کہ ونڈ لوورز سی ای بی یو میں زیادہ سے زیادہ ہوا کی رفتار کا مقابلہ کرسکیں۔

چوتھا ، ونڈ لوورز اور چھت کے مابین رابطے میں واٹر پروف اقدامات اٹھائے جاتے ہیں: واٹر پروف سیلنٹ ونڈ لوورز کے اسٹیل فریم اور چھت کی کلیڈنگ کے درمیان بھرا جاتا ہے ، اور بارش کے پانی کے رساو کو روکنے کے لئے واٹر پروف تہبند شامل کیا جاتا ہے۔





A6: سیبو ، فلپائن (سمندری آب و ہوا ، بار بار ٹائفونز ، اعتدال پسند زلزلہ سرگرمی) اور گودام کے استعمال کے ساتھ مل کر ، مندرجہ ذیل بوجھ کے حساب کو ساختی ڈیزائن میں سمجھا جاتا ہے:

1. مردہ بوجھ: اسٹیل کے ڈھانچے کے اجزاء (کالم ، بیم ، ٹرسیس) ، کلڈنگ میٹریل ، میزانائن فلور ، ونڈ لوورز ، اور دیگر مستقل بوجھ سمیت وزن۔

2. براہ راست بوجھ: گودام کے فرش کا براہ راست بوجھ (5KN/m² سے زیادہ یا اس کے برابر ، عام سامان کے ذخیرہ کرنے کے لئے موزوں) ، میزانائن آفس کا براہ راست بوجھ (2.5KN/M² سے زیادہ یا اس کے برابر) ، اور چھت کا براہ راست بوجھ (0.5KN/m² سے زیادہ یا برابر) ؛

3. ہوا کا بوجھ: پی این بی سی کے مطابق ، سیبو میں ہوا کا بنیادی دباؤ 0.7kPa ہے ، اور ہوا کا بوجھ ساخت کی اونچائی (رج کی اونچائی 12.8 میٹر ، گودام کی اونچائی 8 میٹر) اور فاسد ہوائی جہاز ، اور ہوا -} مزاحم اقدامات (پکنے ، رگڈ نوڈس) کے مطابق ساختی استحکام کو یقینی بناتا ہے۔

4. زلزلہ بوجھ: سی ای بی یو ایک اعتدال پسند زلزلہ زون میں واقع ہے ، زلزلہ کی شدت کو 7 ڈگری کے مطابق ڈیزائن کیا گیا ہے ، اور سی بی سی اسٹیل ڈھانچے کے نظام کی اچھی طرح کی نزاکت اور زلزلہ کارکردگی کو زلزلے کے اثرات کو کم کرنے کے لئے استعمال کیا جاتا ہے۔

5. دیگر بوجھ: برف کا بوجھ (سیبو ، فلپائن میں نہ ہونے کے برابر) اور ہوا کے لوورز کا ہوا کا بوجھ۔





A7: بوجھ کے حساب کتاب اور ساختی ترتیب کے ساتھ مل کر ، اسٹیل کے اہم اجزاء کے سیکشن ڈیزائن مندرجہ ذیل ہیں:

1. اسٹیل کالم: H - شکل کے اسٹیل کالم اپنائے گئے ہیں ، اور اس حصے کا سائز اسپین اور بوجھ کے مطابق ایڈجسٹ کیا گیا ہے: میزانائن اسپین (جنوبی 8.4m) میں کالم سیکشن H350 × 175 × 7 × 11 (Mezzanine بوجھ کو برداشت کرنے کے لئے) ہے ، اور دوسرے اسپنز میں کالم سیکشن ہے۔ کالم کی اونچائی 8 میٹر (گودام کی اونچائی) ہے ، اور کالم پاؤں فکسڈ سپورٹ ہیں۔

2. اسٹیل بیم: سی بی سی اپنی مرضی کے مطابق بیم اپنایا جاتا ہے ، اور سیکشن کا سائز H300 × 150 × 6 × 10 (مدت 8.4m) اور H350 × 175 × 7 × 11 (مدت 9.2m) ہے۔ بیم سخت نوڈس کے ذریعے کالموں کے ساتھ جڑے ہوئے ہیں ، اور میزانین بیم کالموں اور گودام کے بیم کے ساتھ منسلک ہیں تاکہ مستحکم فریم سسٹم تشکیل دیا جاسکے۔

3. چھت کی ٹرسیس: سہ رخی اسٹیل ٹرس کو اپنایا جاتا ہے ، جس میں اسٹیل کالم وقفہ کاری (8.4m اور 9.2m) کے مطابق ہوتا ہے ، اور ٹراس کی اونچائی 2.8m (کالم کے اوپر سے قطرہ تک) ہے۔ ٹراس ممبران زاویہ اسٹیل (L140 × 90 × 10 ، L125 × 80 × 8) اور چینل اسٹیل (C160 × 63 × 6) سے بنے ہیں ، اور ٹرس نوڈس چھت کی بوجھ - کو یقینی بنانے کے لئے ویلڈنگ کے ذریعہ منسلک ہیں۔

3. مادی فہرست اور کھپت (دو قسم کے کلیڈنگ میٹریل)



A8: رنگین اسٹیل سنگل شیٹس (موٹائی 0.6 ملی میٹر ، رنگ: چھت کے لئے سفید ، دیوار کے لئے بھوری رنگ) کو چھت اور دیوار سے ڈھلنے والے مواد کے طور پر استعمال کیا جاتا ہے ، اور تفصیلی مادی فہرست اور کھپت کو مندرجہ ذیل جدول میں دکھایا گیا ہے (اسٹیل کے ڈھانچے کے اہم اجزاء کو چھوڑ کر ، صرف کلیڈنگ میٹریل اور لوازمات):

مادی نام	تفصیلات	درخواست کی پوزیشن	کھپت کے حساب کتاب کی بنیاد	کل کھپت	یونٹ
رنگین اسٹیل سنگل شیٹ	0.6 ملی میٹر ، چوڑائی 1000 ملی میٹر ، لہر اونچائی 35 ملی میٹر	چھت (ونڈ لوورز کو چھوڑ کر)	چھت کا علاقہ=ٹریپیزائڈیل ایریا=(جنوب کی چوڑائی + شمالی چوڑائی) × کل لمبائی / 2=(27.5 + 32.6) × 34.5 / 2 ≈ 1036.95 ㎡ ؛ کاٹنے اور تنصیب کے لئے 5 ٪ نقصان شامل کریں	1088.80	㎡
رنگین اسٹیل سنگل شیٹ	0.6 ملی میٹر ، چوڑائی 1000 ملی میٹر ، لہر اونچائی 35 ملی میٹر	گودام کی دیوار (میزانائن وال کو چھوڑ کر)	دیوار کا علاقہ=(جنوبی وال ایریا + نارتھ وال ایریا + ایسٹ وال ایریا + ویسٹ وال ایریا) - دروازہ اور ونڈو ایریا ؛ جنوب کی دیوار: 27.5m × 8m=220 ㎡ ؛ نارتھ وال: 32.6m × 8m=260.8 ㎡ ؛ مشرق/مغربی دیوار: اوسط چوڑائی (27.5+32.6)/2 × 8m=240.4 ㎡ ہر ایک ، کل 480.8 ㎡ ؛ دروازہ/ونڈو: 40 ㎡ (فرض کیا گیا) ؛ کل دیوار کا علاقہ: 220+260.8+480.8-40=921.6 ㎡ ؛ 5 ٪ نقصان شامل کریں	967.68	㎡
رنگین اسٹیل سنگل شیٹ	0.6 ملی میٹر ، چوڑائی 1000 ملی میٹر ، لہر کی اونچائی 25 ملی میٹر	میزانائن آفس وال	میزانین وال ایریا: 8.4m × 4m × 2 (مشرق/مغرب) + 27.5 m × 4m (جنوب) - 15 ㎡ (آفس ​​ڈور/ونڈو ، فرض کیا گیا ہے)=67.2 + 110 - 15=162.2 ㎡ ؛ 5 ٪ نقصان شامل کریں	170.31	㎡
رنگین اسٹیل سنگل شیٹ	0.6 ملی میٹر ، چوڑائی 1000 ملی میٹر ، لہر کی اونچائی 25 ملی میٹر	میزانائن آفس کی چھت	چھت کا علاقہ=8.4 m × 27.5m=231 ㎡ ؛ 5 ٪ نقصان شامل کریں	242.55	㎡
اسٹیل پورلن	C140×60×2.5	چھت پرلن	پورلن کا فاصلہ 1.2m ؛ چھت پرلن کی کل لمبائی=(پورلنز کی تعداد × مدت کی لمبائی) ؛ purlins کی تعداد=کل چھت کی لمبائی / پورلن وقفہ کاری + 1=34.5 / 1.2 + 1 ≈ 30 ؛ لمبائی کی اوسط (27.5+32.6)/2 ≈ 30.05m ؛ کل لمبائی: 30 × 30.05=901.5 m ؛ 3 ٪ نقصان شامل کریں	928.55	m
اسٹیل پورلن	C120×50×2.5	وال پورلن	پورلن کا فاصلہ 1.5 میٹر ؛ دیوار purlins کی کل لمبائی=(جنوب کی دیوار + نارتھ وال + ایسٹ وال + ویسٹ وال) × (اونچائی / پورلن کی جگہ + 1) ؛ ساؤتھ وال: 27.5 × (8/1.5 + 1) ​​≈ 27.5 × 6.33≈174.08m ؛ نارتھ وال: 32.6 × 6.33 مرتبہ 206.36m ؛ مشرق/مغرب کی دیوار: 34.5 × 6.33 مرتبہ 218.39m ہر ایک ، کل 436.78m ؛ کل لمبائی: 174.08+206.36+436.78 ≈817.22m ؛ 3 ٪ نقصان شامل کریں	841.74	m
واٹر پروف سیلینٹ	غیر جانبدار سلیکون ، سیاہ	چھت ، دیوار ، ونڈ لوورز جوڑ	مشترکہ لمبائی کی بنیاد پر: کل مشترکہ لمبائی ≈ 1200m ؛ کھپت 0.1 کلوگرام/میٹر	120.00	کلوگرام
خود - ٹیپنگ سکرو	M5 × 25 ، جستی	رنگین اسٹیل شیٹ کو پورلن میں ٹھیک کریں	کھپت 8 ٹکڑے/㎡ ؛ کل کلیڈنگ ایریا ≈ 1088.8+967.68+170.31+242.55 ≈2469.34 ㎡ ؛ کل ٹکڑے ٹکڑے: 2469.34 × 8≈19754.72 ؛ 5 ٪ نقصان شامل کریں	20742.46	ٹکڑا
ایلومینیم کھوٹ لوور	موٹائی 1.0 ملی میٹر ، چوڑائی 100 ملی میٹر	رج ونڈ لوورز	ونڈ لوورز ایریا=34.5 m × 1.2m=41.4 ㎡ ؛ 5 ٪ نقصان شامل کریں	43.47	㎡
ونڈ لوورز کے لئے اسٹیل فریم	زاویہ اسٹیل L50 × 50 × 5 ، چینل اسٹیل C100 × 50 × 5	رج ونڈ لوورس فریم	فریم کی لمبائی=34.5 m (طول البلد) × 2 + 1.2 m (transverse) × 30 (وقفہ کاری 1.2m)=69 + 36=105 m ؛ 3 ٪ نقصان شامل کریں	108.15	m
دروازہ اور کھڑکی	اسٹیل کا دروازہ (3m × 2.5m) ، ایلومینیم کھوٹ ونڈو (1.5m × 1.2m)	گودام اور دفتر	گودام: 2 اسٹیل کے دروازے ، 4 ایلومینیم کھوٹ ونڈوز۔ آفس: 1 اسٹیل کا دروازہ ، 3 ایلومینیم کھوٹ ونڈوز	دروازے: 3 ، ونڈوز: 7	ٹکڑا



A9: 50 ملی میٹر ای پی ایس سینڈویچ پینل (موٹائی 50 ملی میٹر ، رنگ: چھت کے لئے سفید ، دیوار کے لئے بھوری رنگ ، سطح کی رنگین اسٹیل شیٹ کی موٹائی 0.5 ملی میٹر ، بنیادی مادی کثافت 18 کلو گرام/م جس میں چھت اور دیوار کی لپیٹنے والے مواد کے طور پر استعمال کیا جاتا ہے ، اور تفصیلی مواد کی فہرست اور کھپت کو مندرجہ ذیل جدول میں دکھایا گیا ہے (صرف اسٹیل ڈھانچے کے مرکزی اجزاء ، صرف کلڈنگ کو خارج کرنا ، صرف کلڈنگ کو خارج کرنا ،

مادی نام	تفصیلات	درخواست کی پوزیشن	کھپت کے حساب کتاب کی بنیاد	کل کھپت	یونٹ
50 ملی میٹر ای پی ایس سینڈویچ پینل	کل موٹائی 50 ملی میٹر ، سطح کا رنگین اسٹیل 0.5 ملی میٹر ، بنیادی کثافت 18 کلوگرام/m³ ، چوڑائی 1000 ملی میٹر	چھت (ونڈ لوورز کو چھوڑ کر)	رنگین اسٹیل سنگل شیٹ کی طرح: چھت کا علاقہ ≈ 1036.95 ㎡ ؛ کاٹنے اور تنصیب کے لئے 5 ٪ نقصان شامل کریں	1088.80	㎡
50 ملی میٹر ای پی ایس سینڈویچ پینل	کل موٹائی 50 ملی میٹر ، سطح کا رنگین اسٹیل 0.5 ملی میٹر ، بنیادی کثافت 18 کلوگرام/m³ ، چوڑائی 1000 ملی میٹر	گودام کی دیوار (میزانائن وال کو چھوڑ کر)	رنگین اسٹیل سنگل شیٹ کی طرح: دیوار کا علاقہ ≈ 921.6 ㎡ ؛ 5 ٪ نقصان شامل کریں	967.68	㎡
50 ملی میٹر ای پی ایس سینڈویچ پینل	کل موٹائی 50 ملی میٹر ، سطح کا رنگین اسٹیل 0.5 ملی میٹر ، بنیادی کثافت 18 کلوگرام/m³ ، چوڑائی 1000 ملی میٹر	میزانائن آفس وال	رنگین اسٹیل سنگل شیٹ کی طرح: میزانائن وال وال ایریا ≈ 162.2 ㎡ ؛ 5 ٪ نقصان شامل کریں	170.31	㎡
50 ملی میٹر ای پی ایس سینڈویچ پینل	کل موٹائی 50 ملی میٹر ، سطح کا رنگین اسٹیل 0.5 ملی میٹر ، بنیادی کثافت 18 کلوگرام/m³ ، چوڑائی 1000 ملی میٹر	میزانائن آفس کی چھت	رنگین اسٹیل سنگل شیٹ کی طرح: چھت کا علاقہ=231 ㎡ ؛ 5 ٪ نقصان شامل کریں	242.55	㎡
اسٹیل پورلن	C160×70×3.0	چھت پرلن	ای پی ایس سینڈوچ پینل رنگین اسٹیل سنگل شیٹ سے بھاری ہے۔ پورلن کا فاصلہ 1.0 میٹر ؛ purlins کی تعداد=34.5 / 1.0 + 1=35.5 ≈ 36 ؛ لمبائی کی لمبائی اوسط 30.05m ؛ کل لمبائی: 36 × 30.05=1081.8 m ؛ 3 ٪ نقصان شامل کریں	1114.25	m
اسٹیل پورلن	C140×60×3.0	وال پورلن	پورلن کا فاصلہ 1.2m ؛ دیوار purlins کی کل لمبائی=(جنوب کی دیوار + نارتھ وال + ایسٹ وال + ویسٹ وال) × (اونچائی / پورلن کی جگہ + 1) ؛ ساؤتھ وال: 27.5 × (8/1.2 + 1) ​​≈ 174.08M ؛ نارتھ وال: 32.6 × 6.33 مرتبہ 206.36m ؛ مشرق/مغرب کی دیوار: 34.5 × 6.33 مرتبہ 218.39m ہر ایک ، کل 436.78m ؛ کل لمبائی: 817.22m ؛ 3 ٪ نقصان شامل کریں	841.74	m
واٹر پروف سیلینٹ	غیر جانبدار سلیکون ، سیاہ	چھت ، دیوار ، ونڈ لوورز جوڑ	رنگین اسٹیل سنگل شیٹ کی طرح: کل مشترکہ لمبائی ≈ 1200m ؛ کھپت 0.15 کلوگرام/ایم (ای پی ایس پینل جوڑ کو زیادہ سیلانٹ کی ضرورت ہے)	180.00	کلوگرام
خود - ٹیپنگ سکرو	M5 × 35 ، جستی (واٹر پروف گاسکیٹ کے ساتھ)	Purlin پر EPS سینڈویچ پینل کو ٹھیک کریں	کھپت 10 ٹکڑے/㎡ ؛ کل کلیڈنگ ایریا ≈ 2469.34 ㎡ ؛ کل ٹکڑے ٹکڑے: 2469.34 × 10≈24693.4 ؛ 5 ٪ نقصان شامل کریں	25928.07	ٹکڑا
ایلومینیم کھوٹ لوور	موٹائی 1.0 ملی میٹر ، چوڑائی 100 ملی میٹر	رج ونڈ لوورز	رنگین اسٹیل سنگل شیٹ کی طرح: ونڈ لوورز ایریا ≈ 41.4 ㎡ ؛ 5 ٪ نقصان شامل کریں	43.47	㎡
ونڈ لوورز کے لئے اسٹیل فریم	زاویہ اسٹیل L50 × 50 × 5 ، چینل اسٹیل C100 × 50 × 5	رج ونڈ لوورس فریم	رنگین اسٹیل سنگل شیٹ کی طرح: فریم کی لمبائی ≈ 105m ؛ 3 ٪ نقصان شامل کریں	108.15	m
دروازہ اور کھڑکی	اسٹیل کا دروازہ (3m × 2.5m) ، ایلومینیم کھوٹ ونڈو (1.5m × 1.2m)	گودام اور دفتر	رنگین اسٹیل سنگل شیٹ کی طرح: گودام: 2 اسٹیل کے دروازے ، 4 ایلومینیم کھوٹ ونڈوز ؛ آفس: 1 اسٹیل کا دروازہ ، 3 ایلومینیم کھوٹ ونڈوز	دروازے: 3 ، ونڈوز: 7	ٹکڑا
ای پی ایس پینل کنیکٹر	ایلومینیم کھوٹ ، لمبائی 1000 ملی میٹر	ای پی ایس سینڈویچ پینل جوڑ	کھپت 1m/㎡ ؛ کل کلیڈنگ ایریا ≈ 2469.34 ㎡ ؛ 5 ٪ نقصان شامل کریں	2592.81	m

4. فلپائن مارکیٹ کے اختلافات اور ڈیزائن کا اطلاق



A10: اسٹیل ڈھانچے کے گودام کی تعمیر میں منیلا ، دااوو اور سیبو کے مابین اہم اختلافات چار پہلوؤں سے ظاہر ہوتے ہیں:

1. آب و ہوا اور ماحولیاتی حالات: منیلا فلپائن کے شمالی حصے میں واقع ہے ، جس میں بار بار ٹائفون (بنیادی ہوا کا دباؤ 0.8kPa) اور اعلی درجہ حرارت اور نمی کے ساتھ ہے۔ سی ای بی یو مرکزی ویزیاس خطے میں واقع ہے ، جس میں سمندری آب و ہوا ، اعتدال پسند طوفان کی شدت (ونڈ پریشر 0.7KPA) ، اور نسبتا balanced متوازن درجہ حرارت اور نمی ہے۔ دااوو فلپائن کے جنوبی حصے میں واقع ہے ، جس میں کچھ ٹائفون (بنیادی ہوا کا دباؤ 0.6kPa) ، اعلی درجہ حرارت اور زیادہ بارش ہے۔

2. تعمیراتی وضاحتیں اور تقاضے: منیلا ، دارالحکومت کی حیثیت سے ، عمارت کے کوڈ کی سخت ضروریات (PNBC 2015 کو سختی سے نافذ کرنا) ، ساختی حفاظت کے لئے اعلی تقاضے (خاص طور پر ہوا کے خلاف مزاحمت اور زلزلہ مزاحمت) ، اور کلیڈنگ مواد کے لئے ماحولیاتی تحفظ کی سخت ضروریات ہیں۔ سیبو اور دااوو کے پاس نسبتا loose ڈھیلے خصوصیات ہیں ، لیکن سیبو ، ایک بڑے بندرگاہ شہر کی حیثیت سے ، سمندری آب و ہوا کی وجہ سے گودام کی استحکام (سنکنرن مزاحمت) کی زیادہ ضروریات رکھتے ہیں۔ ڈاوو کے پاس ہوا کے خلاف مزاحمت کے لئے کم تقاضے ہیں لیکن اعلی درجہ حرارت کی وجہ سے گوداموں کی گرمی کی موصلیت کے ل higher زیادہ تقاضے ہیں۔

3. مارکیٹ کی طلب اور اطلاق کے منظرنامے: منیلا کی اعلی - معیاری گوداموں (جیسے لاجسٹک مراکز ، کولڈ اسٹوریج) کی بڑی مانگ ہے ، اور گودام اسکیل عام طور پر بڑا ہوتا ہے ، جس میں اعلی جگہ کے استعمال اور معاون سہولیات کی ضرورت ہوتی ہے۔ سیبو کی گودام کی طلب بنیادی طور پر پورٹ - متعلقہ اسٹوریج (جیسے سامان کی منتقلی ، خام مال اسٹوریج) کے لئے ہے ، جس میں اعتدال پسند پیمانے اور ساختی موافقت کے ل high اعلی تقاضے ہیں (فاسد شکل عام ہے) ؛ دااوو کے گودام کی طلب بنیادی طور پر زرعی اور کان کنی کی مصنوعات کے ذخیرہ کرنے کے لئے ہے ، جس میں چھوٹے سے درمیانے پیمانے پر اور لاگت پر قابو پانے پر زور دیا جاتا ہے۔

4. تعمیراتی لاگت اور مادی فراہمی: منیلا میں تعمیراتی اخراجات (مزدوری ، مواد ، زمین) زیادہ ہیں ، اور اعلی - کوالٹی اسٹیل اور کلیڈنگ مواد کی فراہمی کافی ہے۔ سیبو کی تعمیراتی لاگت اعتدال پسند ہے ، اور عام اسٹیل اور کلیڈنگ مواد کی فراہمی کافی ہے ، لیکن اعلی - اختتامی مواد کو منیلا سے درآمد کرنے کی ضرورت ہے۔ دااوو کی تعمیراتی لاگت سب سے کم ہے ، لیکن مادی سپلائی محدود ہے ، اور زیادہ تر مواد کو دوسرے علاقوں سے منتقل کرنے کی ضرورت ہے ، جس کے نتیجے میں طویل تعمیراتی چکر لگے۔



A11: ڈیزائن کردہ فاسد اسٹیل ڈھانچے کا گودام سیبو پر انتہائی قابل اطلاق ہے ، اور منیلا اور دااوو میں اس کا اطلاق اس طرح ہے:

1. سی ای بی یو میں لاگو ہونا: ڈیزائن کو سیبو کی مارکیٹ کی خصوصیات اور تعمیراتی حالات کے مطابق مکمل طور پر ڈھال لیا گیا ہے۔

پہلے، سی بی سی اسٹیل ڈھانچے کے نظام کا لچکدار نوڈ ڈیزائن گودام کے فاسد ٹراپیزائڈیل ہوائی جہاز کے ساتھ مؤثر طریقے سے ڈھال سکتا ہے ، جو سیبو کی بندرگاہ - متعلقہ گودام کی طلب (زمین کی رکاوٹوں کی وجہ سے فاسد شکل عام ہے) کے مطابق ہے۔

دوسرا ،ہوا کا بوجھ ڈیزائن (0.7KPA) سیبو کے بنیادی ہوا کے دباؤ کے مطابق ہے ، اور ہوا - مزاحم اقدامات (بریکنگ ، سخت نوڈس ، ونڈ لوورز) مقامی ٹائفونز کے خلاف مزاحمت کرسکتا ہے۔

تیسرا ،دو اختیاری کلیڈنگ میٹریل (رنگین اسٹیل سنگل شیٹ اور 50 ملی میٹر ای پی ایس سینڈویچ پینل) سیبو کلائنٹ کی مختلف قیمت اور فعال ضروریات کو پورا کرسکتا ہے: رنگین اسٹیل سنگل شیٹ سخت لاگت پر قابو پانے والے کلائنٹوں کے لئے موزوں ہے ، اور 50 ملی میٹر ای پی ایس سینڈویچ پینل گرمی کی موصلیت کی ضروریات کے حامل کلائنٹوں کے لئے موزوں ہے (سی ای بی یو کا اعلی درجہ حرارت)۔

چوتھا ،میزانائن آفس ڈیزائن آفس اور اسٹوریج کے افعال کو مربوط کرتا ہے ، جس سے خلائی استعمال کو بہتر بنایا جاتا ہے ، جو سیبو میں چھوٹے اور درمیانے درجے کے - سائز کے گوداموں کے لئے موزوں ہے۔

پانچواں، سی بی سی سسٹم کی تیز تعمیراتی رفتار سیبو کے بندرگاہ کی تعمیر کے شیڈول کی ضروریات کو اپنا سکتی ہے۔



2. منیلا میں لاگو ہونا: ڈیزائن بنیادی طور پر منیلا پر لاگو ہوتا ہے ، لیکن اسے بہتر بنانے کی ضرورت ہے:

پہلے ،منیلا کی سخت طوفان مزاحمت کی ضروریات کو پورا کرنے کے لئے ہوا کے بوجھ کے ڈیزائن کو 0.8kPa تک بڑھانے کی ضرورت ہے۔

دوسرا ،منیلا کے اعلی ساختی حفاظتی معیارات کو پورا کرنے کے لئے اسٹیل کے جزو کے حصے میں قدرے اضافہ کرنے کی ضرورت ہے۔

تیسرا ،کلیڈنگ میٹریل کو منیلا کی ماحولیاتی تحفظ کی ضروریات کو پورا کرنے کی ضرورت ہے (جیسے ماحول دوست ای پی ایس کور مادے کا استعمال) ؛

چوتھا ،منیلا کے لاجسٹک سنٹر کی طلب (میزانائن کے علاقے میں اضافہ) کے مطابق میزانائن آفس کو بڑھایا جاسکتا ہے۔ اصلاح کے بعد ، یہ منیلا کے میڈیم - سائز کے لاجسٹک گوداموں کے لئے استعمال کیا جاسکتا ہے۔



3. دااوو میں لاگو ہونا: ڈیزائن دااؤو پر انتہائی قابل اطلاق ہے ، اور لاگت کو کم کیا جاسکتا ہے:

پہلے ،دااوو کے پاس کچھ ٹائفون ہیں ، لہذا ہوا - مزاحم اقدامات کو آسان بنایا جاسکتا ہے (بریکنگ کی تعداد کو کم کرنا) ، اور اسٹیل کے جزو کے حصے کو لاگت کو کم کرنے کے لئے کم کیا جاسکتا ہے۔

دوسرا ،دااوو کے اعلی درجہ حرارت میں گرمی کی بہتر موصلیت کی ضرورت ہوتی ہے ، لہذا 50 ملی میٹر ای پی ایس سینڈویچ پینل کلیڈنگ میٹریل کے طور پر زیادہ موزوں ہے۔

تیسرا ،دااوو کے گودام کی طلب بنیادی طور پر زرعی اور کان کنی کی مصنوعات کے ذخیرہ کرنے کے لئے ہے ، لہذا لاگت کو بچانے کے لئے میزانائن آفس کو آسان بنایا جاسکتا ہے (میزانائن کے علاقے کو کم کرنا)۔

چوتھا ،سی بی سی سسٹم کی ہلکے وزن کی خصوصیات فاؤنڈیشن کی لاگت کو کم کرسکتی ہیں ، جو دااوو کی تعمیراتی حالات (محدود فاؤنڈیشن کی تعمیراتی صلاحیت) کے لئے موزوں ہے۔ لاگت کی اصلاح کے بعد ، یہ دااوو کے چھوٹے اور درمیانے درجے کے - سائز کے زرعی اور کان کنی کے گوداموں کے لئے بہت موزوں ہے۔



A12: فلپائن مارکیٹ میں روایتی اسٹیل ڈھانچے کے گوداموں کے مقابلے میں ، ڈیزائن کردہ گودام کے چار واضح فوائد ہیں:

1. فاسد طیاروں میں مضبوط موافقت:سی بی سی اسٹیل ڈھانچے کے نظام کا لچکدار نوڈ ڈیزائن فاسد ٹریپیزائڈیل گوداموں میں ناہموار تناؤ کے مسئلے کو مؤثر طریقے سے حل کرسکتا ہے ، جو فلپائن مارکیٹ کے لئے زیادہ موزوں ہے (زمین کی رکاوٹیں اکثر اسٹیل اسٹیل ڈھانچے کے گوداموں (فاسد طیاروں میں ناقص موافقت) کے مقابلے میں زیادہ موزوں ہے۔

2. متوازن لاگت اور کارکردگی: دو اختیاری کلاڈنگ مواد مختلف کلائنٹ کی ضروریات کو پورا کرسکتے ہیں ، اور سی بی سی سسٹم کی ہلکے وزن کی خصوصیات فاؤنڈیشن اور مادی اخراجات کو کم کرتی ہیں ، جو فلپائن مارکیٹ کی لاگت کے حصول - تاثیر کے مطابق ہے۔

3. مربوط افعال:میزانائن آفس ڈیزائن آفس اور اسٹوریج کے افعال کو مربوط کرتا ہے ، جگہ کے استعمال کو بہتر بناتا ہے ، دفتر کے الگ الگ عمارتوں کی ضرورت سے گریز کرتا ہے ، اور مجموعی طور پر سرمایہ کاری کو کم کرتا ہے ، جو فلپائن میں چھوٹے اور درمیانے درجے کے- سائز کے گاہکوں کے لئے موزوں ہے۔

4. مقامی آب و ہوا میں اچھی استحکام اور موافقت:اسٹیل کے اجزاء جستی ہیں (اینٹی - سنکنرن ، جو سیبو اور منیلا میں سمندری آب و ہوا کے لئے موزوں ہیں) اور ہوا کے لوور ایلومینیم کھوٹ (اینٹی-} سنکنرن) سے بنے ہیں ، جو گودام کی خدمت کی زندگی کو بڑھا سکتے ہیں۔ 50 ملی میٹر ای پی ایس سینڈویچ پینل میں گرمی کی موصلیت کی اچھی کارکردگی ہے ، جو فلپائن میں اعلی - درجہ حرارت کی آب و ہوا کے لئے موزوں ہے۔

اس کے علاوہ ،تیز تعمیر کی رفتارسی بی سی سسٹم تعمیراتی چکر کو مختصر کرسکتا ہے ، جو گاہکوں کے لئے موزوں ہے کہ جلد سے جلد گودام کو استعمال میں ڈالے۔
