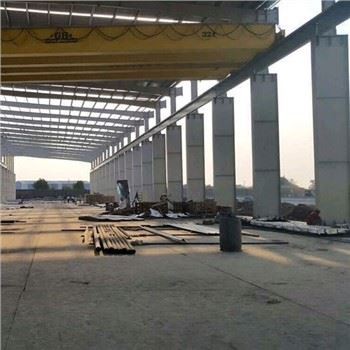

L60M*W15M*H6M اسٹیل ڈھانچے کا گودام چلی کے لئے میزانائن کے ساتھ





طول و عرض: چوڑائی 15m x لمبائی 40m x اونچائی 6 میٹر

زلزلہ کی ضروریات: زلزلے کے خلاف مزاحمت گریڈ 8

ہوا کا بوجھ: 120 کلومیٹر فی گھنٹہ

برف کا بوجھ: کسی کا ذکر نہیں ہے

چھت اور دیوار کا مواد: 0.5 ملی میٹر موٹی رنگین اسٹیل سنگل پینل

میزانائن: ایک سرے پر واقع ، اونچائی 3 میٹر ، لمبائی 15 میٹر x چوڑائی 5 میٹر

موافقت پذیر خطے: چلی ، پیرو ، آو ، انڈونیشیا ، پاپوا نیو گنی ...





پرائمری فریم: Q345B اسٹیل کالم اور بیم کی سفارش ان کی اعلی طاقت - سے - سے اس سائز کے گودام کے ل suitable موزوں وزن تناسب کی وجہ سے کی جاتی ہے۔

ثانوی ممبران: لاگت - تاثیر کو متوازن کرتے ہوئے مناسب مدد کو یقینی بنانے کے لئے پورلن ، گرٹس ، اور بریکنگ کے لئے Q235B اسٹیل کا استعمال کریں۔

بنیادیں: مقامی زلزلہ کے حالات اور ہوا کے بوجھ کو برداشت کرنے کے لئے ڈیزائن کیا گیا کنکریٹ کی بنیادیں۔

میزانائن ڈھانچہ: مخصوص طول و عرض اور بوجھ کی ضروریات کی تائید کے لئے Q345B اسٹیل کا استعمال کرتے ہوئے تعمیر کریں۔





تخمینہ کا انحصار فریموں ، ثانوی ممبروں اور میزانائن کے عین مطابق ڈیزائن اور وقفہ کاری پر ہوگا۔ کسی حد تک تخمینہ کے طور پر:

پرائمری فریم: تقریبا 30-40 کلوگرام/m²

ثانوی ممبران: تقریبا 10-15 کلوگرام/m²

چھت اور دیوار پینل: 0.5 ملی میٹر رنگین اسٹیل پینلز کے علاوہ کسی بھی موصلیت یا اضافی پرتوں کے وزن پر غور کریں۔

اسٹیل کا کل وزن: مرکزی عمارت (میزانائن کو چھوڑ کر) کے لئے ، بنیادی ڈھانچے کے لئے تقریبا 18 18،000-24،000 کلوگرام اور ثانوی ممبروں کے لئے 6،000-9،000 کلوگرام۔ میزانائن میں مزید 5،000-7،000 کلوگرام کا اضافہ ہوگا۔





ڈیزائن پیرامیٹرز: زلزلہ زون 8 ، ہوا کی رفتار=120} Km/h (~ 33.3 m/s) ، برف کا بوجھ نہیں
چھت اور دیوار کلڈیڈنگ: 0.5 ملی میٹر رنگ - لیپت اسٹیل سنگل جلد کے پینل
میزانائن: 15m (l) × 5m (w) × 3m (h) ، ایک گیبل سرے پر واقع ہے

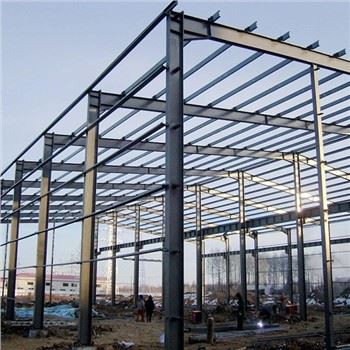

1. اہم ساختی فریم

آئٹم	تفصیل	مقدار	یونٹ وزن (کلوگرام/میٹر)	کل وزن (کلوگرام)
C1	مین کالم (RHS یا اپنی مرضی کے مطابق H - سیکشن ، Q345B) - 6 میٹر اونچائی	14 پی سی (7 خلیج @ ~ 6.67m OC)	~ 65 کلوگرام/میٹر	14 × 6 × 65 = 5,460
B1	رافٹر بیم (i - بیم یا ٹاپرڈ ہیونچ بیم ، Q345B) - 15 میٹر کا دورانیہ	14 پی سی	~ 40 کلوگرام/میٹر	14 × 15 × 40 = 8,400
B2	رج بیم / ایو ٹائی (اگر استحکام کے لئے ضرورت ہو)	2 × 40m	~ 28 کلوگرام/میٹر	80 × 28 = 2,240
br	چھت کی بریکنگ (x - بریکنگ ، زاویہ L50 × 5 یا گول بار)	m 200 میٹر کل	~ 4 کلوگرام/میٹر	800
ڈبلیو بی	دیوار بریکنگ (عمودی اور افقی ، چھت کی طرح)	~150 m	~ 4 کلوگرام/میٹر	600

نوٹ: بے وقفہ سے فرض کیا گیا6.67 m(40m ÷ 6 خلیج → 7 فریم)۔ زلزلہ طلب کے مطابق معیاری پریکٹس پنڈ یا فکسڈ اڈوں کے ساتھ سخت پورٹل فریموں کا استعمال کرتی ہے۔ زلزلہ زون 8 کے لئے ، لمحہ - مزاحمت کنکشن کی سفارش کی جاتی ہے۔



2. سیکنڈری فریمنگ (پورلنز اور گرٹس)

آئٹم	تفصیل	وقفہ کاری	لمبائی فی رن	رنز کی Qty	کل لمبائی (م)	سیکشن	یونٹ وزن (کلوگرام/میٹر)	کل وزن (کلوگرام)
P1	چھت پرلنز (C/Z - سیکشن ، Q235B)	1.5 m o.c.	40 m	11 رنز (15m ÷ 1.5 + 1)	440	C200×75×20×2.5	~5.5	2,420
G1	وال گرٹس (C - سیکشن ، Q235B)	1.2 m o.c.	40 میٹر (لمبی دیواریں)	5 رنز فی سائیڈ × 2 اطراف	400	C180×60×20×2.0	~4.2	1,680
G2	گیبل اینڈ گرٹس (15 میٹر دیواریں)	1.2 m o.c.	15 m	5 رنز × 2 سرے	150	C180×60×20×2.0	~4.2	630



3. میزانائن ڈھانچہ (15 میٹر × 5m)

آئٹم	تفصیل	مقدار	یونٹ وزن	کل وزن (کلوگرام)
MC1	میزانائن کالم (ایس ایچ ایس 150 × 150 × 5 ، Q345B) - 3 میٹر اونچائی	8 پی سی	~ 25 کلوگرام/میٹر	8 × 3 × 25 = 600
ایم بی 1	پرائمری بیم (IPE200 یا HEA160 ، Q345B) - 5 میٹر کا دور	10 پی سی	~ 25 کلوگرام/میٹر	10 × 5 × 25 = 1250
ایم بی 2	سیکنڈری بیم (C150 ، Q235B) - 15 میٹر دور @ 2.5m OC	7 پی سی	8 3.8 کلوگرام/میٹر	7 × 15 × 3.8 = 399
ڈیک	1.0 ملی میٹر چیکر پلیٹ یا 0.8 ملی میٹر نالیدار اسٹیل ڈیک (غیر - جامع)	75 m²	~ 8 کلوگرام/m²	600
بریکنگ	میزانائن اخترن بریکنگ (L40 × 4)	~50 m	4 2.4 کلوگرام/میٹر	120

نوٹ: میزانائن نے لائٹ اسٹوریج (~ 2–3 KN/m² براہ راست بوجھ) کی حمایت کرنے کا فرض کیا۔ کوئی ٹھوس ٹاپنگ نہیں ہے۔ اسٹیل سیڑھیاں 830 کلوگرام/یونٹ ہوں گی



4. کلیڈنگ سسٹم

آئٹم	تفصیل	رقبہ (m²)	وزن (کلوگرام/m²)	کل وزن (کلوگرام)
چھت کے پینل	0.5 ملی میٹر رنگین اسٹیل سنگل جلد (ٹراپیزائڈیل پروفائل ، جیسے ، YX28-205-820)	15 × 40 = 600	~4.5	2,700
وال پینل	0.5 ملی میٹر رنگین اسٹیل سنگل جلد (ایک ہی پروفائل)	2 × (40 × 6) + 2 × (15 × 6) - میزانائن کٹ آؤٹ ≈660	~4.5	2,970
فاسٹنرز اور لوازمات	پیچ ، واشر ، چمکتا ، سیلینٹس	-	-	~500

نوٹ: میزانائن وال ایریا کٹوتی (~ 15 × 3=45 m²)۔ اوورلیپس کی وجہ سے پینل کی اصل کوریج مختلف ہوسکتی ہے۔



5. کنکشن مواد

آئٹم	تفصیل	تخمینہ وزن (کلوگرام)
بولٹ (M20/M24 ، گریڈ 8.8)	مین فریم اور میزانائن کے لئے	400
ویلڈنگ استعمال کی اشیاء	الیکٹروڈ ، تار	150
اینکر بولٹ (ایم 24 ، ایل=800 ملی میٹر)	2 فی کالم × 14=28 پی سی ایس	120



6. کل اسٹیل کے استعمال کا خلاصہ

زمرہ	وزن (کلوگرام)
مین فریم	17,500
ثانوی فریمنگ	4,730
میزانائن ڈھانچہ	3,799
کلڈیڈنگ (بشمول لوازمات)	6,170
رابطے اور متفرق	670
اسٹیل کا کل وزن	≈ 32 ، 869 کلوگرام

تقریبا اسٹیل کی شدت:

مین بلڈنگ (600 m² منزل):~ 55 کلوگرام/m²

بشمول میزانائن (675 m² موثر):~ 48.7 کلوگرام/m²

نوٹس اور مفروضے

زلزلہ ڈیزائن: زلزلہ زون 8 (چین جی بی 50011) اعلی زلزلہ گتانک (~ 0.2G - 0.3g) کا مطلب ہے۔ لمحہ - ڈکٹائل تفصیل کے ساتھ پورٹل فریموں کی مزاحمت کی جاتی ہے۔

ہوا کا بوجھ: 120 کلومیٹر/گھنٹہ ≈ 0.75 KN/m² بنیادی دباؤ (فی ASCE 7 یا مقامی کوڈ)۔ اس کے مطابق ڈیزائن کیا گیا کلیڈنگ اور سیکنڈری ممبران۔

کوئی کرین یا بھاری سامان نہیں: براہ راست بوجھ 0.3 KN/m² (چھت) اور 0.5 KN/m² (دیواریں) کے طور پر فرض کیا گیا ہے۔

فاؤنڈیشن: اسٹیل ٹیک آف میں شامل نہیں (کنکریٹ/اسٹیل ریبارس کو خارج نہیں کیا گیا)۔

سنکنرن سے تحفظ: تمام ساختی اسٹیل نے گرم ، شہوت انگیز - ڈپ جستی یا پینٹ (کوانٹیفائڈ نہیں) فرض کیا ہے۔

یہ مادی فہرست خریداری اور لاگت کے ل a ایک حقیقت پسندانہ ابتدائی تخمینہ فراہم کرتی ہے۔ تعمیر کے لئے ، لائسنس یافتہ انجینئر کے ذریعہ تفصیلی ڈرائنگ ، کنکشن ڈیزائن ، اور کوڈ کی تعمیل کی توثیق ضروری ہے۔





یہ خاکہ مجوزہ پریفاب گودام کو ڈیزائن کرنے کے لئے ایک بنیادی فریم ورک فراہم کرتا ہے۔ انجینئرنگ کا تفصیلی تجزیہ بشمول بوجھ کے حساب کتاب ، مادی وضاحتیں ، اور تعمیراتی ڈرائنگ اہل پیشہ ور افراد کے ذریعہ انجام دیئے جائیں۔

سی بی سی کے پاس آرکیٹیکچر ڈیزائن ، ڈھانچے کے ڈیزائن اور حساب کتاب ، دکان کی ڈرائنگ ، ٹیکلا تھری ڈی ، تنصیب کی ہدایات کے لئے ایک پروفیشنل انجینئر ٹیم ہے ... براہ کرم ہم سے اپنی تفصیلی ضروریات کے ساتھ ہم سے رابطہ کریں ، لہذا ہم آپ کے اسٹیل ڈھانچے کے گودام پروجیکٹ میں آپ کی مدد کرنے کا طریقہ جان سکتے ہیں۔
