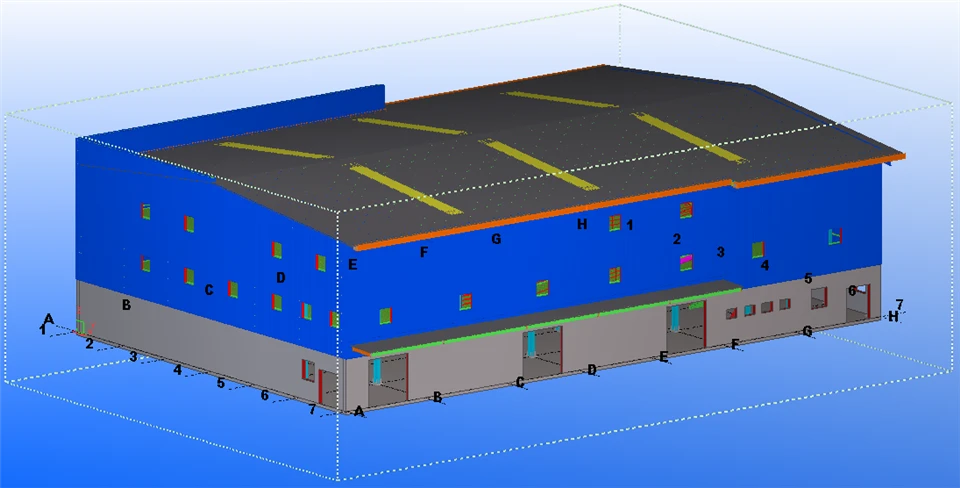

نیو کیلیڈونیا میں لی-ٹائیگر ویئر ہاؤس پروجیکٹ کے لیے اسٹیل کی ساخت کا تجزیہ (جزوی)

3D3S سافٹ ویئر کے ذریعے اسٹیل سٹرکچر فورس کا تجزیہ (نیو کیلیڈونیا میں 3 منزلہ اسٹیل سٹرکچر پروجیکٹ کے لیے)

3D3S سافٹ ویئر، ایک پیشہ ور ساختی تجزیہ اور اسٹیل ڈھانچے کے لیے ڈیزائن سافٹ ویئر، کو نیو کیلیڈونیا میں 3-منزلہ اسٹیل ڈھانچے کے منصوبے پر جامع قوت کا تجزیہ کرنے کے لیے اپنایا گیا ہے، جس سے ساختی ڈیزائن کی معقولیت، حفاظت اور استحکام کو یقینی بنایا گیا ہے۔ پراجیکٹ کے اصل کام کرنے کے حالات اور ماحولیاتی رکاوٹوں کے ساتھ مل کر، سافٹ ویئر پورے عمل کی طاقت کے حساب اور تصدیق کو مکمل کرتا ہے، جس سے پروجیکٹ کے ڈیزائن اور تعمیر کے لیے قابل اعتماد تکنیکی مدد ملتی ہے۔

3D3S سافٹ ویئر پر مبنی قوت کے تجزیہ کا عمل اور کلیدی مواد حسب ذیل ہیں: سب سے پہلے، سافٹ ویئر میں 3-منزلہ سٹیل کے ڈھانچے کا تین جہتی ماڈل قائم کریں، درست طریقے سے ساختی پیرامیٹرز جیسے کہ ممبر سیکشنز، کنکشن فارمز، اور مادی خصوصیات (پروجیکٹ کے اصل گریڈ اور سٹیل کے مخصوص گریڈ سے ہم آہنگ)۔ اس کے بعد، تمام متعلقہ بوجھ کو ماڈل میں لوڈ کریں، بشمول ڈیڈ لوڈ (اسٹیل کے ارکان کا خود وزن، فرش کے سلیب، اور دیگر مستقل بوجھ)، لائیو لوڈ (منزل کے استعمال کا بوجھ، عملے اور آلات کا بوجھ)، ہوا کا بوجھ اور نیو کیلیڈونیا کے جغرافیائی محل وقوع کے مطابق زلزلہ کا بوجھ، تاکہ ریاست کے ڈھانچے کو عملی طور پر ہم آہنگ کیا جاسکے۔

تجزیہ کے دوران، سافٹ ویئر سٹیل کے ہر رکن (کالم، بیم، پورلنس وغیرہ) اور کنکشن نوڈس پر محدود عنصر کا حساب کتاب کرتا ہے، جس میں محوری قوت، قینچ کی قوت، موڑنے کے لمحے اور اراکین کے انحراف، نیز بیئرنگ کی صلاحیت اور نوڈس کے استحکام پر توجہ مرکوز کی جاتی ہے۔ 3 منزلہ ڈھانچے کے اہم تناؤ والے حصوں کے لیے (جیسے فرشوں کے درمیان کنکشن، کالموں کے نچلے حصے، اور ارتکاز بوجھ اٹھانے والے حصے)، سافٹ ویئر مقامی تناؤ کا تجزیہ کرتا ہے تاکہ مقامی خرابی یا ضرورت سے زیادہ تناؤ کی وجہ سے ہونے والے نقصان سے بچا جا سکے۔

اس کے علاوہ، 3D3S سافٹ ویئر زلزلہ اور تیز ہوا کے بوجھ کے تحت ڈھانچے کے متحرک ردعمل کو نقل کر سکتا ہے، اس بات کی تصدیق کر سکتا ہے کہ آیا ساختی سختی اور لچک ڈیزائن کی ضروریات کو پورا کرتی ہے، اور تجزیہ کے نتائج کے مطابق اراکین کے سیکشن سائز اور کنکشن فارم کو بہتر بنا سکتا ہے، تاکہ ساختی حفاظت اور اقتصادی کارکردگی کے درمیان توازن حاصل کیا جا سکے۔ تجزیہ کے نتائج سے پتہ چلتا ہے کہ نیو کیلیڈونیا میں 3-منزلہ سٹیل کا ڈھانچہ منصوبہ متعلقہ ڈیزائن کے معیارات پر پورا اترتا ہے اور منصوبے کے طویل مدتی مستحکم آپریشن کو یقینی بناتے ہوئے مختلف ڈیزائن کے بوجھ کو محفوظ طریقے سے برداشت کر سکتا ہے۔



1 ڈیزائن کوڈز

"اسٹیل ڈھانچے کے ڈیزائن کے لیے کوڈ" (GB50017-2003)

"بلڈنگ سٹرکچرل لوڈ کی تفصیلات" (GB50009-2012)

"عمارتوں کے زلزلہ ڈیزائن کے لیے کوڈ" (GB50011-2010)

"بلڈنگ فاؤنڈیشن ڈیزائن کوڈ" (GB50007-2011)

"اسٹیل ویلڈنگ کوڈ" (GB50661-2011)

"اسٹیل بولٹ جوڑنے والے تکنیکی تفصیلات" (JGJ82-2011)

2 کیلکولیشن ماڈل

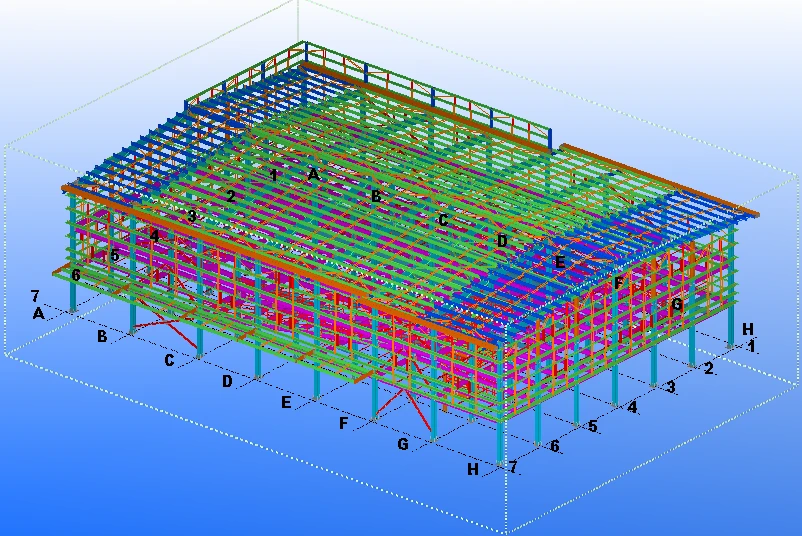

کیلکولیشن ماڈل (حلقے پابندیوں کی نشاندہی کرتے ہیں)

3 بوجھ اور امتزاج

ساختی اہمیت کا عنصر: 1.00

3.1 نوڈ لوڈز

3.2 عنصر کا بوجھ

1) مقدمہ نمبر: 0

*سطح کا بوجھ:

نہیں	لوڈ کی قسم	ڈسٹری بیوشن موڈ	شکل کا عنصر	لوڈ ویلیو (حوالہ ہوا کا دباؤ) kN/m2
1	ڈیڈ لوڈ	ایک-طرفہ ایلیم	--	4.00
2	ڈیڈ لوڈ	ایک-طرفہ ایلیم	--	0.40

سطحی بوجھ کے لیے خاکہ:

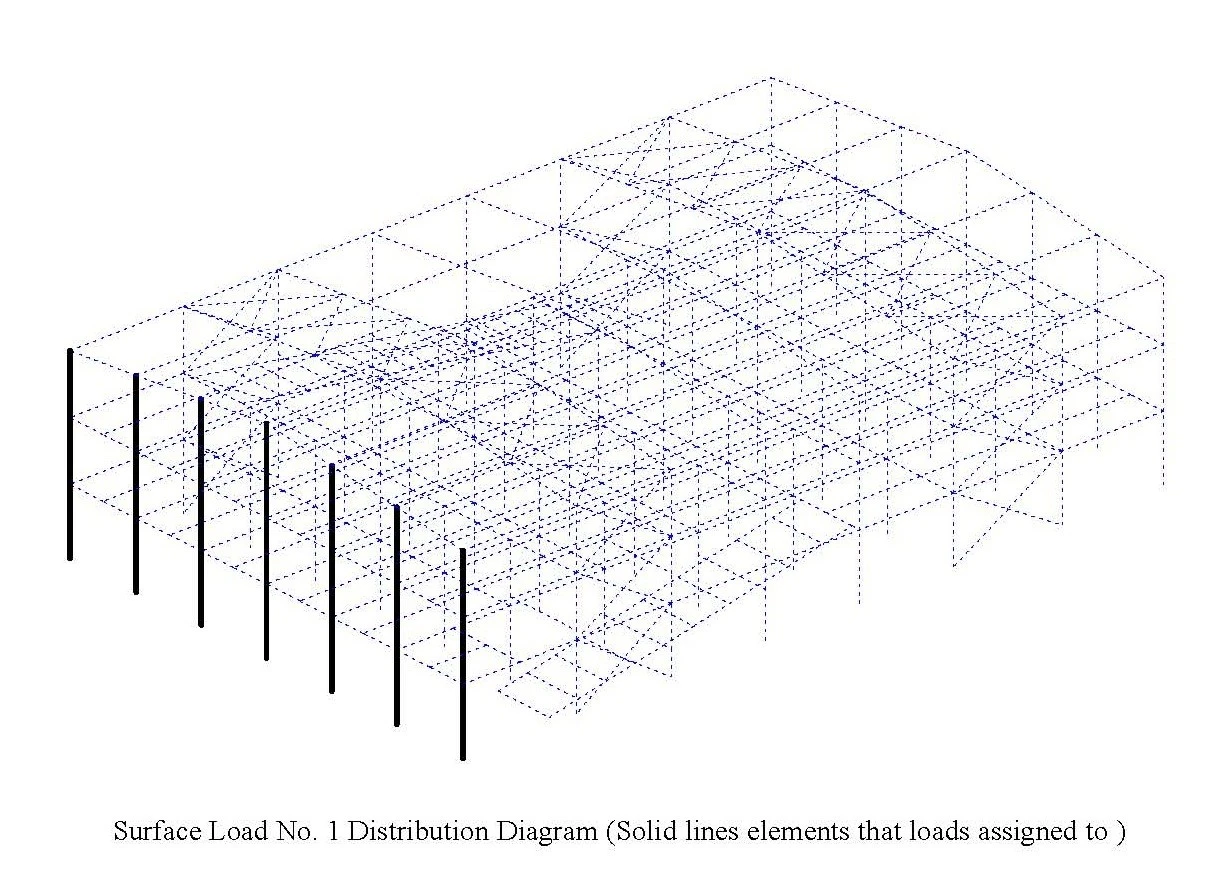

سرفیس لوڈ نمبر. 1 ڈسٹری بیوشن ڈایاگرام (ٹھوس لائنوں کے عناصر جو تفویض کردہ لوڈ ہوتے ہیں)

سرفیس لوڈ نمبر. 2 ڈسٹری بیوشن ڈایاگرام (ٹھوس لائنوں کے عناصر جو تفویض کردہ لوڈ ہوتے ہیں)

2) مقدمہ نمبر: 1

*سطح کا بوجھ:

نہیں	لوڈ کی قسم	ڈسٹری بیوشن موڈ	شکل کا عنصر	لوڈ ویلیو (حوالہ ہوا کا دباؤ) kN/m2
1	لائیو لوڈ	ایک-طرفہ ایلیم	--	10.00
2	لائیو لوڈ	ایک-طرفہ ایلیم	--	0.30

سطحی بوجھ کے لیے خاکہ:

سرفیس لوڈ نمبر. 1 ڈسٹری بیوشن ڈایاگرام (ٹھوس لائنوں کے عناصر جو تفویض کردہ لوڈ ہوتے ہیں)

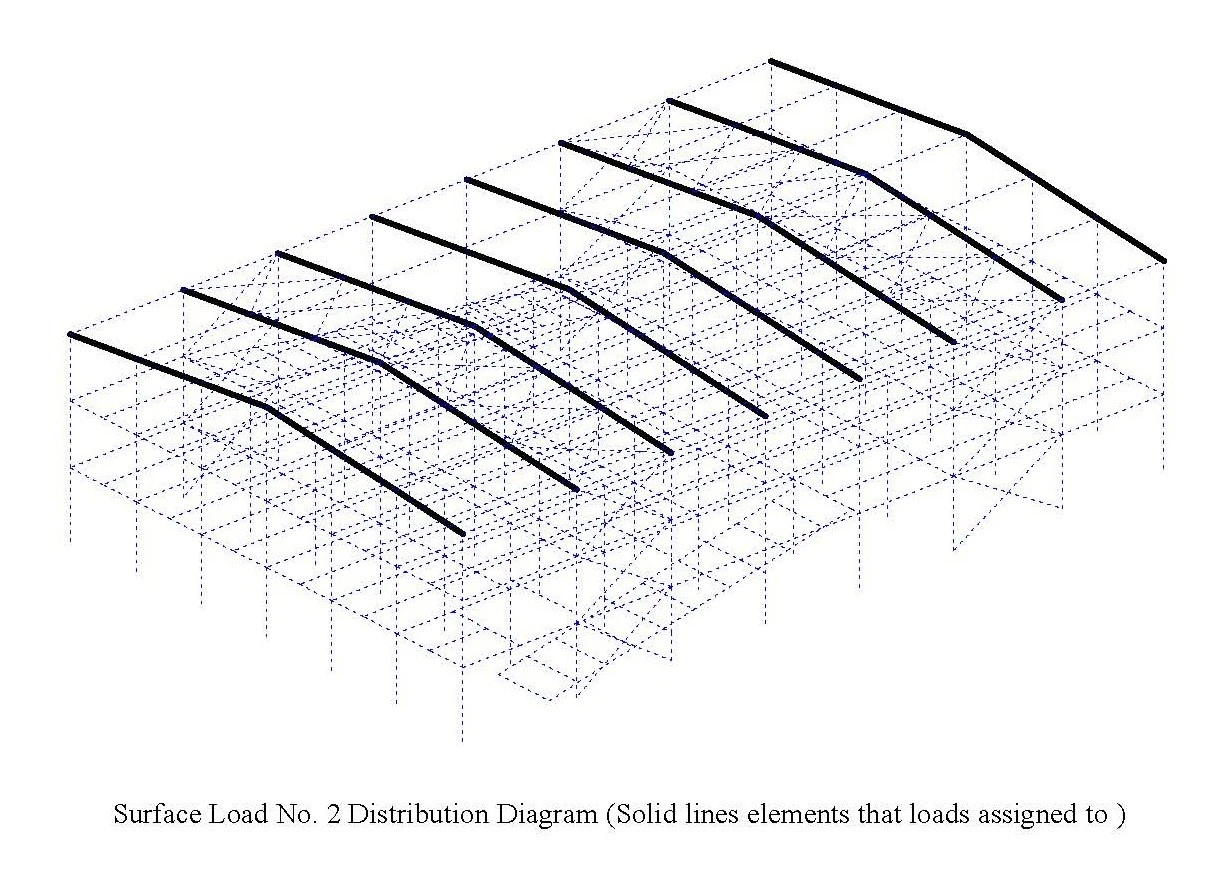

سرفیس لوڈ نمبر. 2 ڈسٹری بیوشن ڈایاگرام (ٹھوس لائنوں کے عناصر جو تفویض کردہ لوڈ ہوتے ہیں)

3) مقدمہ نمبر: 2

*سطح کا بوجھ:

نہیں	لوڈ کی قسم	ڈسٹری بیوشن موڈ	شکل کا عنصر	لوڈ ویلیو (حوالہ ہوا کا دباؤ) kN/m2
1	ونڈ لوڈ	ایک-طرفہ ایلیم	0.80	2.55
2	ونڈ لوڈ	ایک-طرفہ ایلیم	-0.50	2.55
3	ونڈ لوڈ	ایک-طرفہ ایلیم	-0.70	2.55
4	ونڈ لوڈ	ایک-طرفہ ایلیم	-0.60	2.55
5	ونڈ لوڈ	ایک-طرفہ ایلیم	-0.50	2.55

سطحی بوجھ کے لیے خاکہ:

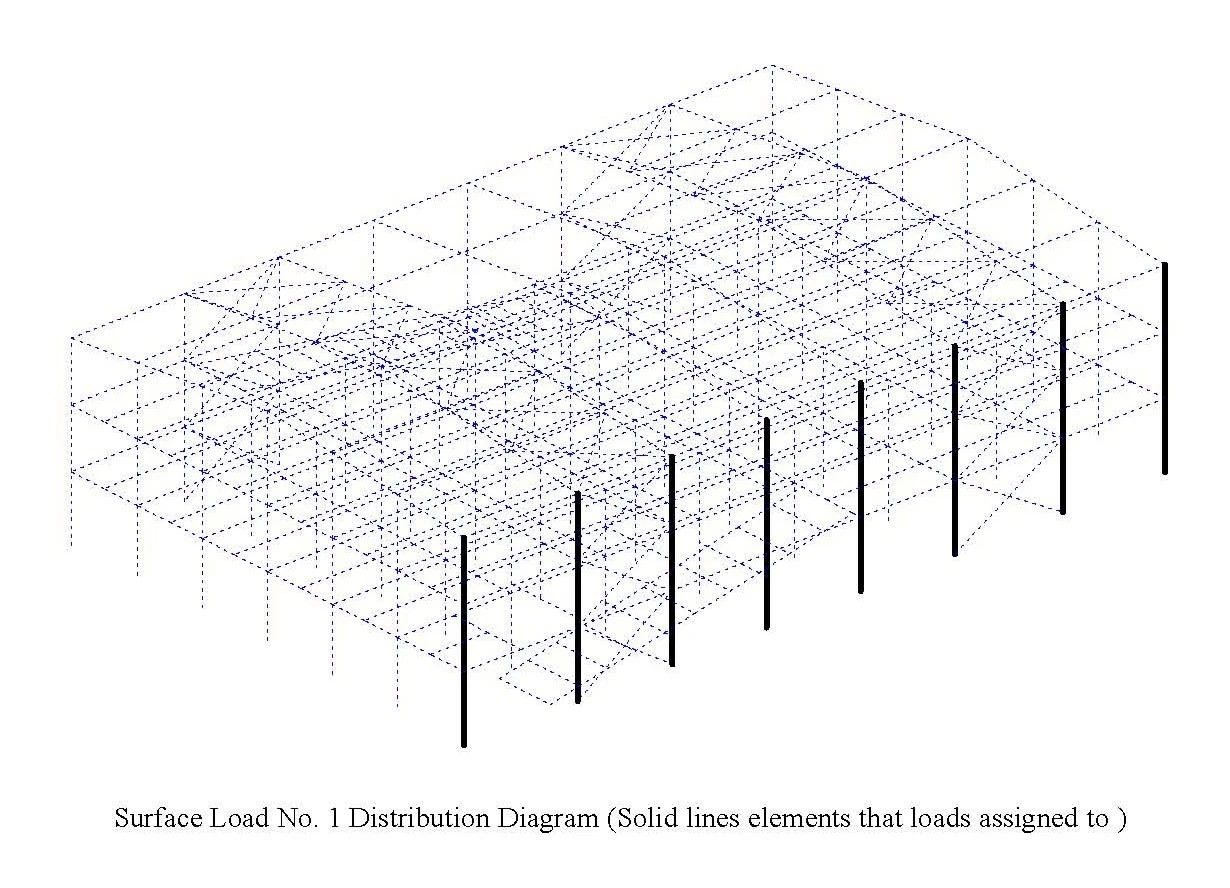

سرفیس لوڈ نمبر. 1 ڈسٹری بیوشن ڈایاگرام (ٹھوس لائنوں کے عناصر جو تفویض کردہ لوڈ ہوتے ہیں)

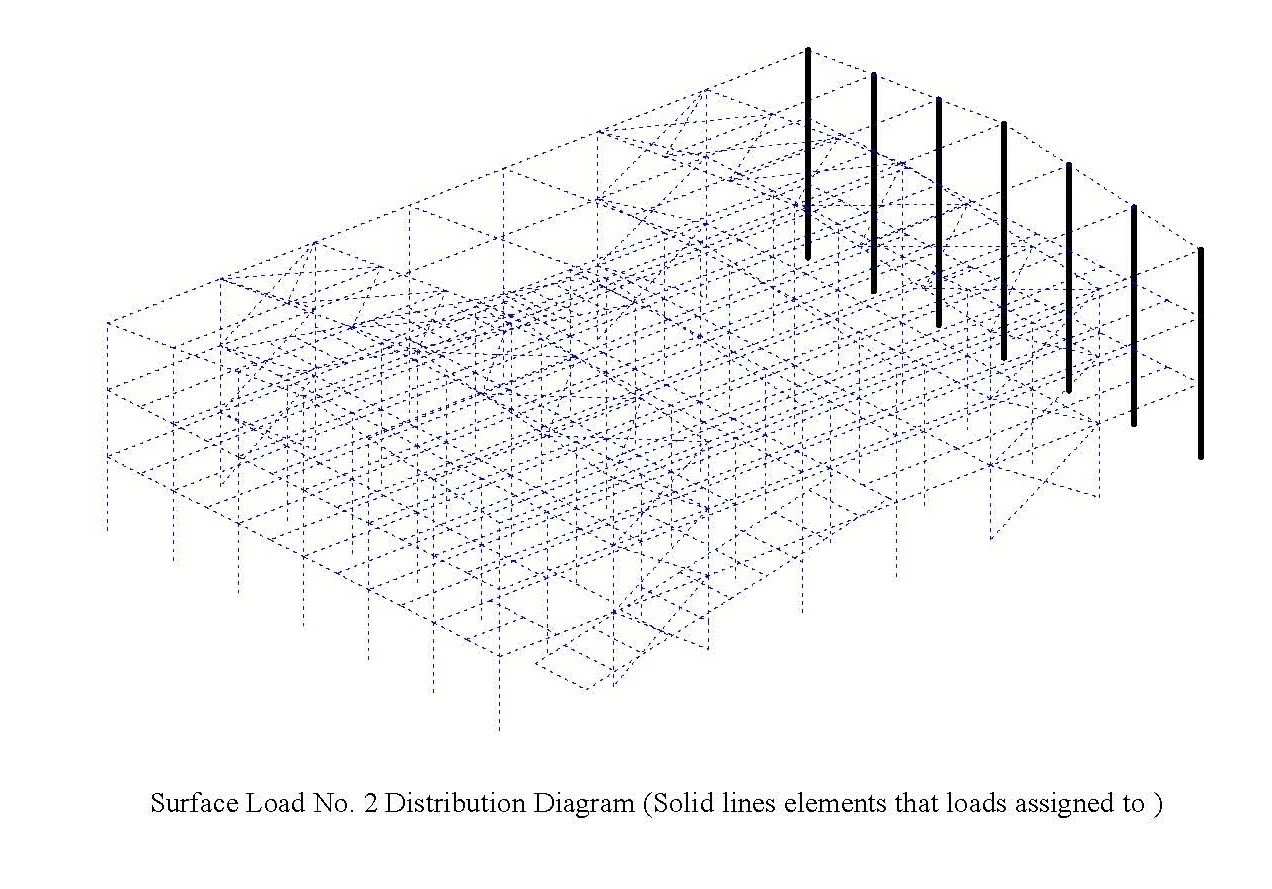

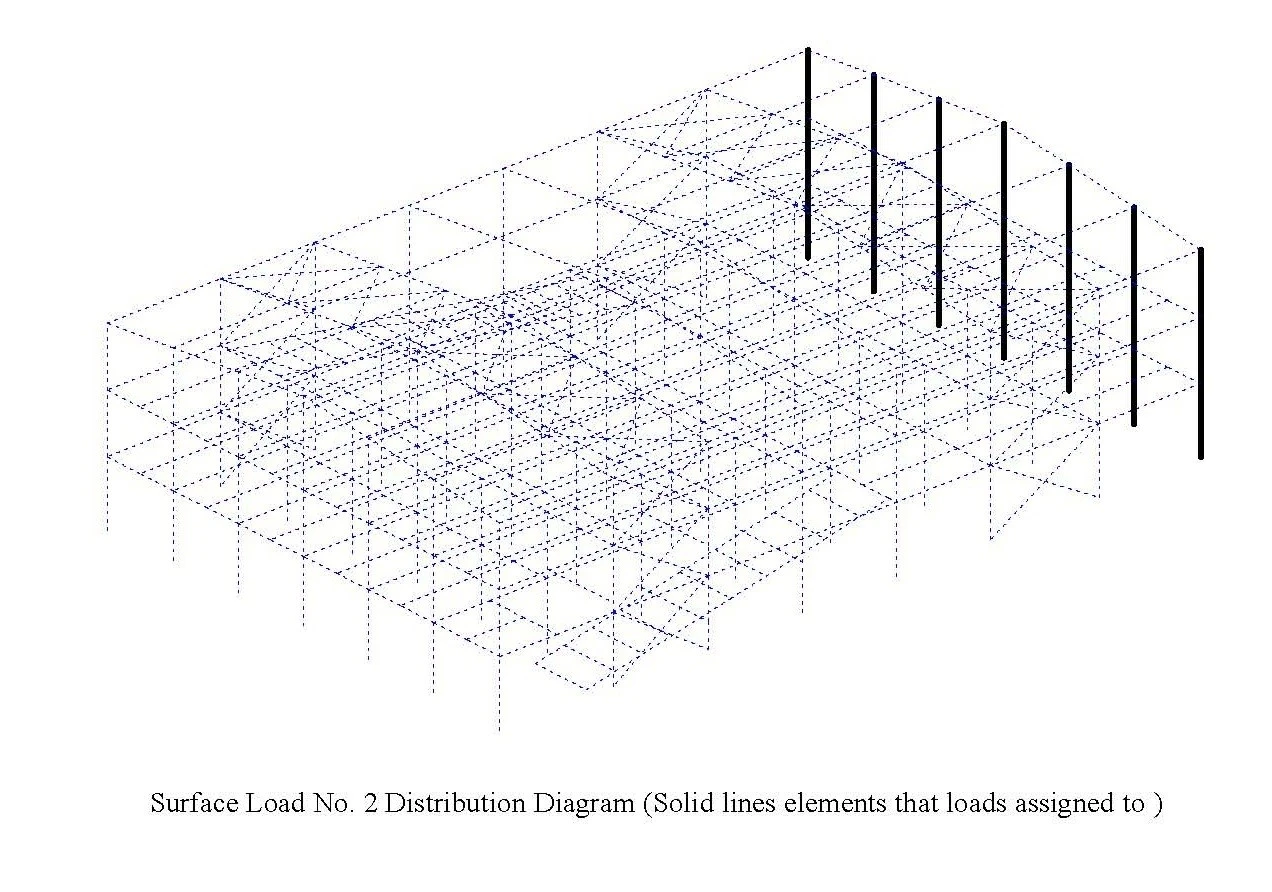

سرفیس لوڈ نمبر. 2 ڈسٹری بیوشن ڈایاگرام (ٹھوس لائنوں کے عناصر جو تفویض کردہ لوڈ ہوتے ہیں)

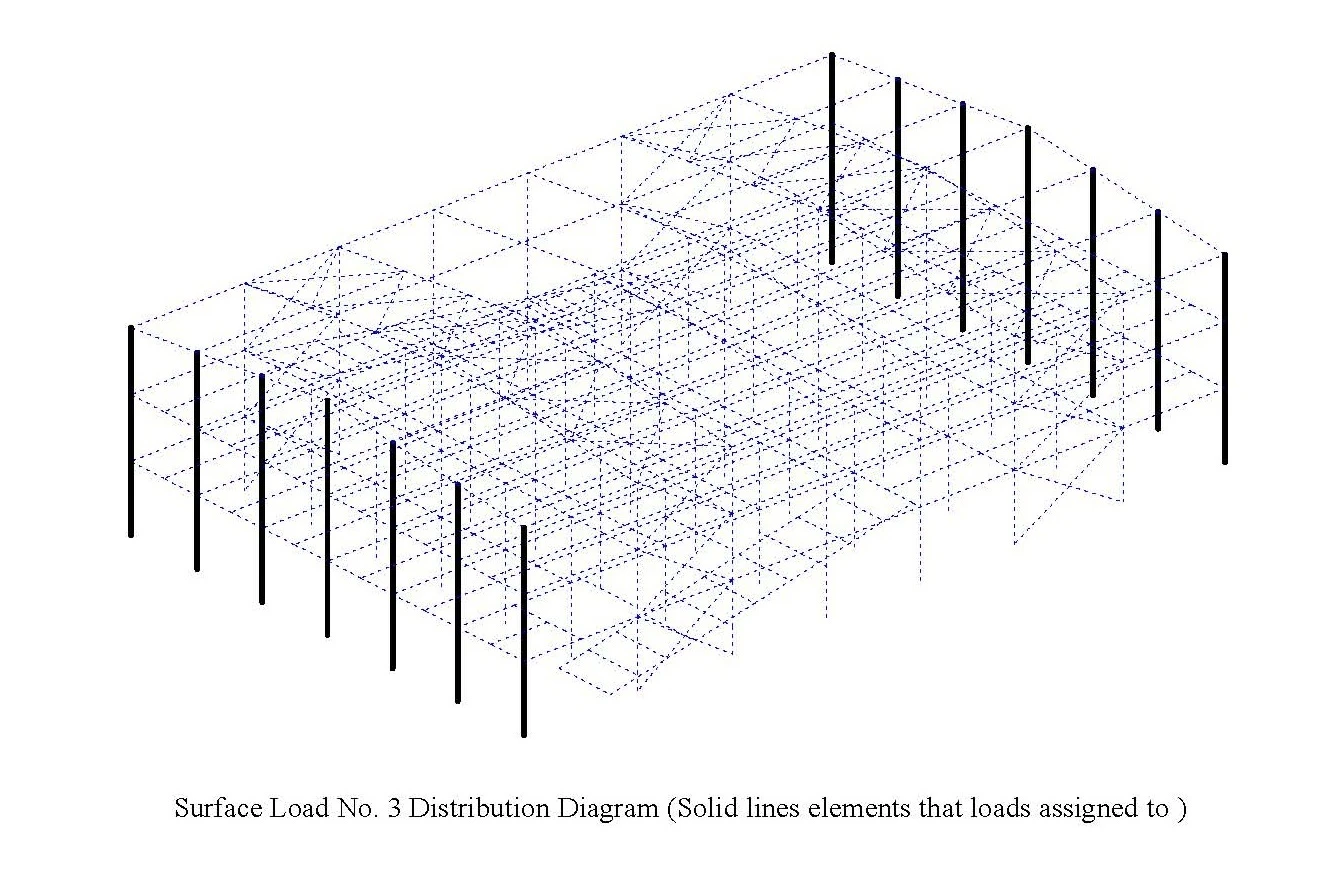

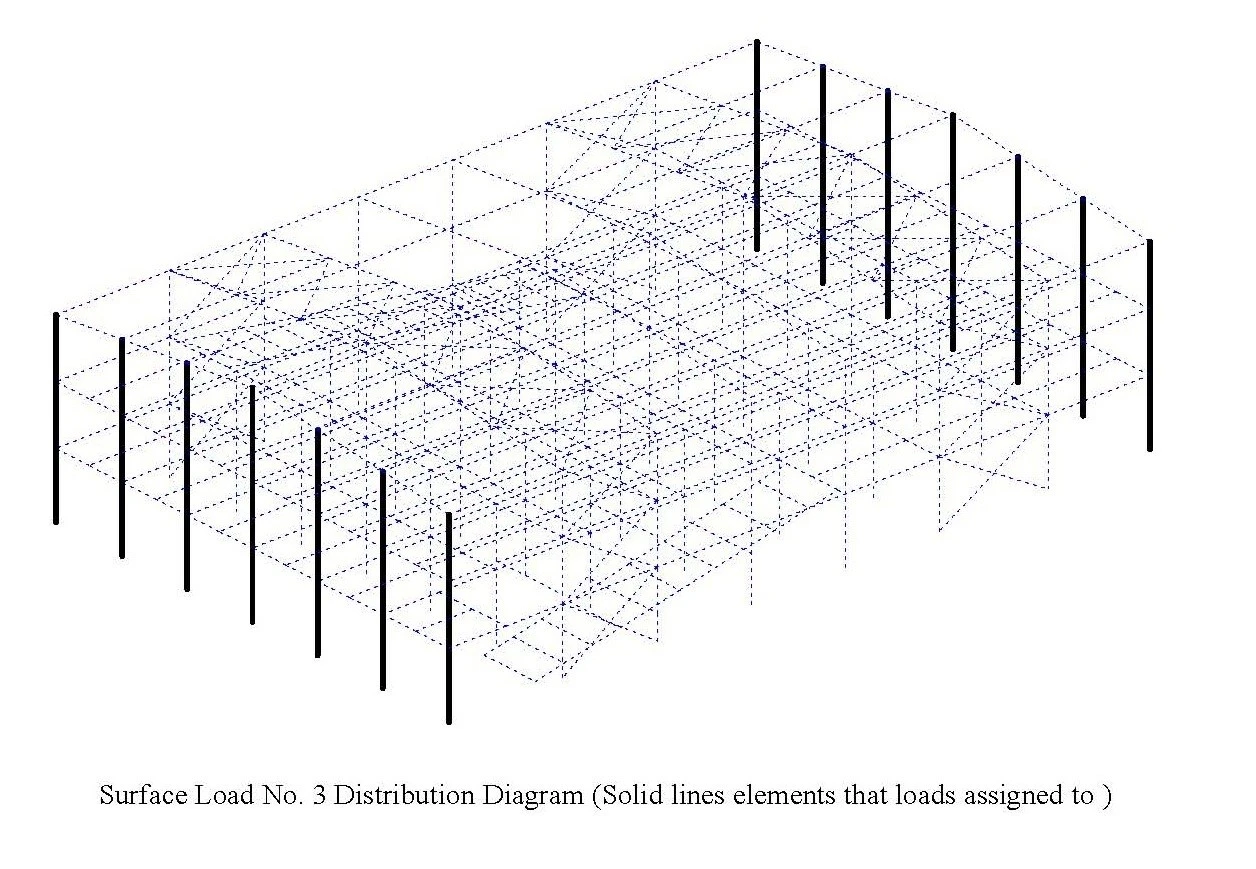

سرفیس لوڈ نمبر. 3 ڈسٹری بیوشن ڈایاگرام (ٹھوس لائنوں کے عناصر جو تفویض کردہ لوڈ ہوتے ہیں)

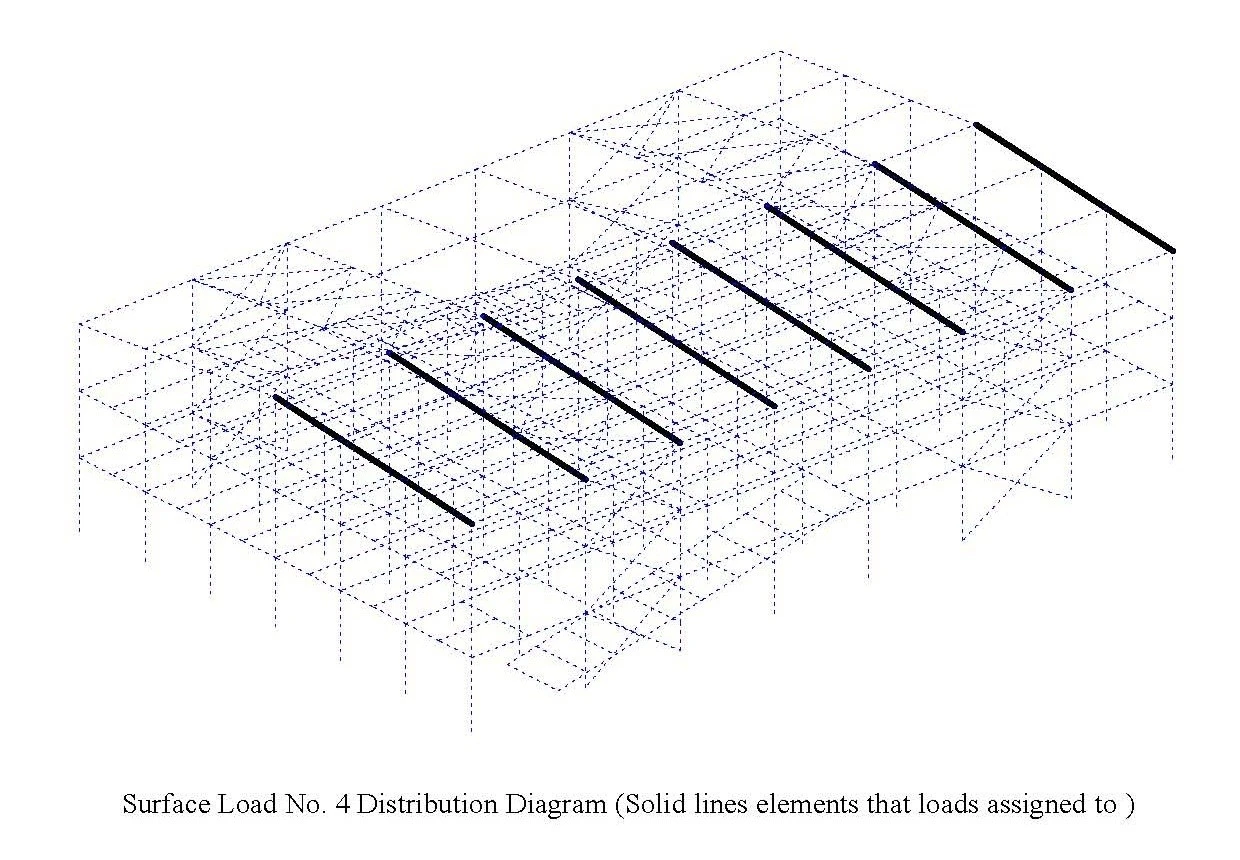

سرفیس لوڈ نمبر. 4 ڈسٹری بیوشن ڈایاگرام (ٹھوس لائنوں کے عناصر جو تفویض کردہ لوڈ ہوتے ہیں)

سرفیس لوڈ نمبر. 5 ڈسٹری بیوشن ڈایاگرام (ٹھوس لائنوں کے عناصر جو تفویض کردہ لوڈ ہوتے ہیں)

4) مقدمہ نمبر: 3

*سطح کا بوجھ:

نہیں	لوڈ کی قسم	ڈسٹری بیوشن موڈ	شکل کا عنصر	لوڈ ویلیو (حوالہ ہوا کا دباؤ) kN/m2
1	ونڈ لوڈ	ایک-طرفہ ایلیم	0.80	2.55
2	ونڈ لوڈ	ایک-طرفہ ایلیم	-0.50	2.55
3	ونڈ لوڈ	ایک-طرفہ ایلیم	-0.70	2.55

سطحی بوجھ کے لیے خاکہ:

سرفیس لوڈ نمبر. 1 ڈسٹری بیوشن ڈایاگرام (ٹھوس لائنوں کے عناصر جو تفویض کردہ لوڈ ہوتے ہیں)

سرفیس لوڈ نمبر. 2 ڈسٹری بیوشن ڈایاگرام (ٹھوس لائنوں کے عناصر جو تفویض کردہ لوڈ ہوتے ہیں)

سرفیس لوڈ نمبر. 3 ڈسٹری بیوشن ڈایاگرام (ٹھوس لائنوں کے عناصر جو تفویض کردہ لوڈ ہوتے ہیں)

4.1.2 لفافہ افواج

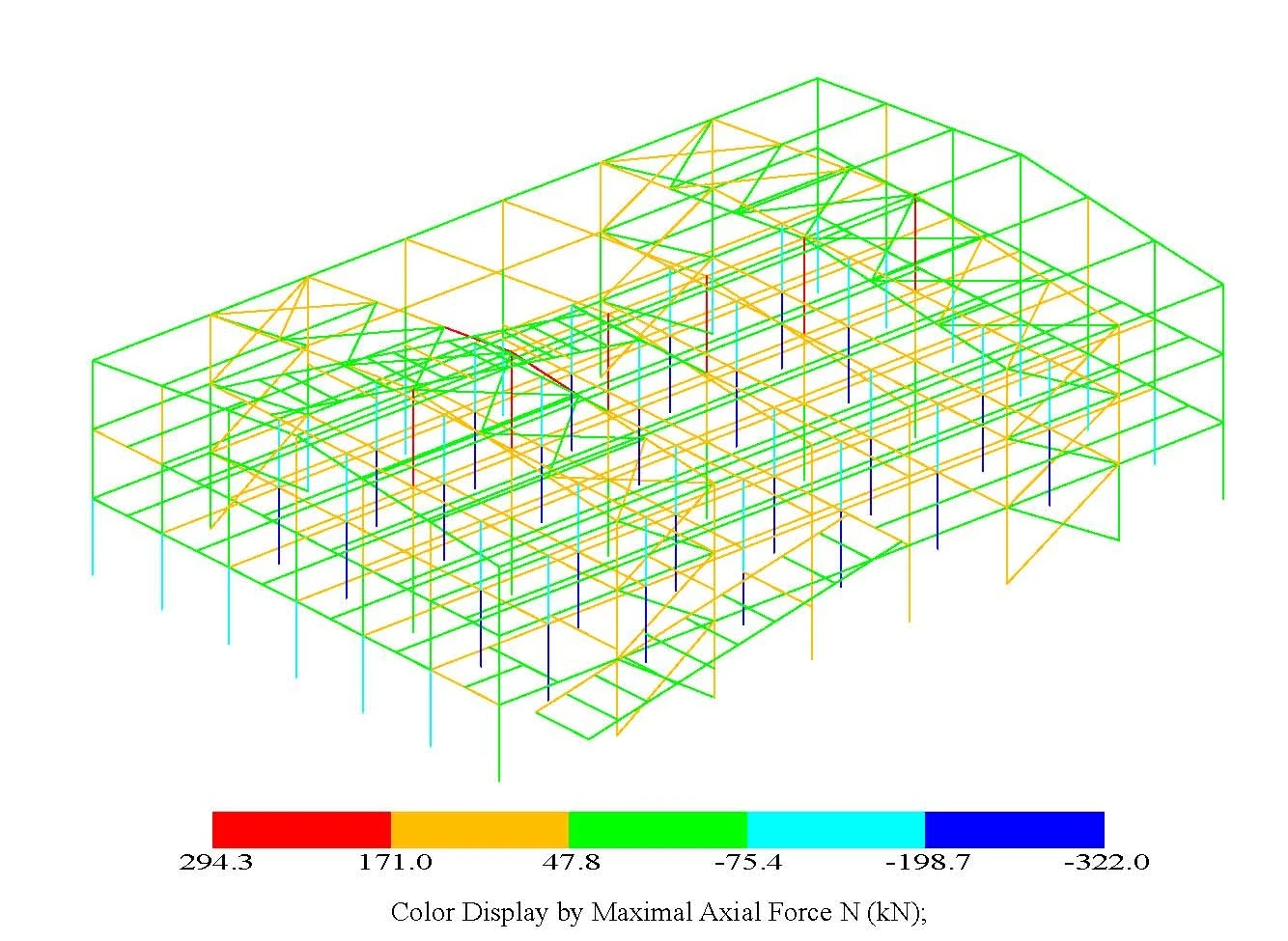

زیادہ سے زیادہ محوری قوت N (kN) کے ذریعے رنگین ڈسپلے؛

10 عناصر کی زیادہ سے زیادہ محوری قوتیں N (یونٹ: m,kN,kN.m)

نہیں	ایلیم	کومبو نمبر	کومبو نمبر	مقام	N	Q2	Q3	M	M2	M3
1	122	3	1	0.000	50.9	53.9	-0.0	0.0	0.0	47.1
2	125	3	1	0.000	45.3	66.3	0.1	0.0	-0.2	69.6
3	118	3	1	0.000	45.3	66.4	0.0	-0.0	-0.0	69.8
4	128	3	1	0.000	40.9	-4.1	0.0	-0.0	-0.2	-6.4
5	695	3	1	0.000	37.3	-4.3	-0.0	-0.0	0.0	-8.5
6	468	6	4	1.704	31.3	-46.2	-0.0	-0.0	-0.0	0.0
7	733	6	4	1.663	30.1	-35.9	-0.0	0.0	0.0	0.0
8	90	3	1	0.000	27.2	-96.3	-0.1	0.0	0.2	-124.3
9	89	3	1	0.000	27.2	123.1	0.2	0.0	-0.3	129.8
10	694	3	1	0.000	25.7	0.7	-0.0	-0.0	0.0	5.1

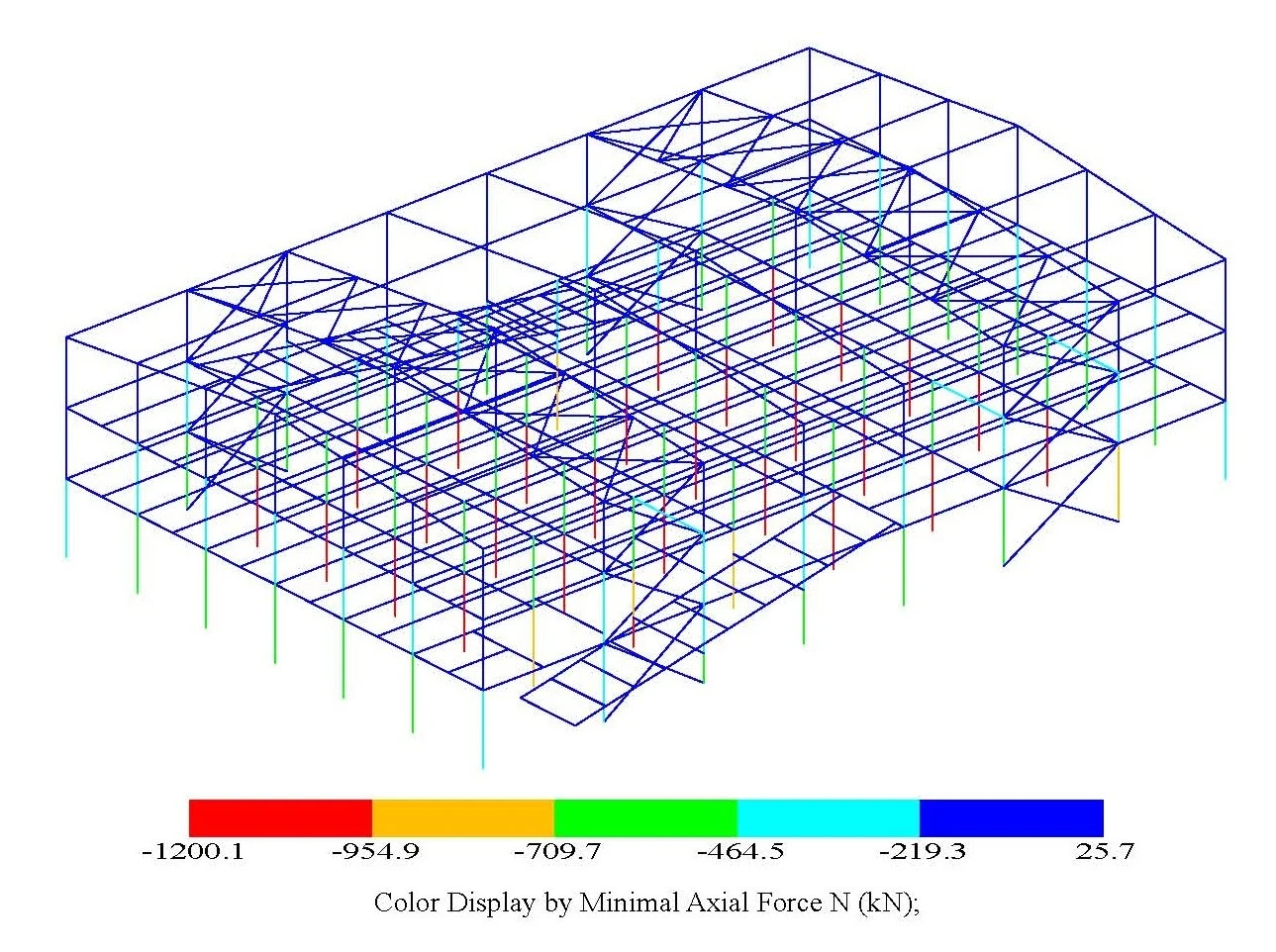

کم سے کم محوری قوت N (kN) کے ذریعے رنگین ڈسپلے؛

10 عناصر کی کم سے کم محوری قوتیں N (یونٹ: m,kN,kN.m)

نہیں	ایلیم	کومبو نمبر	کومبو نمبر	مقام	N	Q2	Q3	M	M2	M3
1	396	3	1	3.550	-1091.9	-0.1	0.3	-0.0	0.6	0.2
2	480	3	1	3.550	-1081.1	-0.8	4.6	0.0	5.3	1.3
3	383	3	1	0.000	-1053.7	-0.5	0.8	-0.0	-1.5	0.0
4	392	3	1	0.000	-1035.5	1.3	0.6	-0.0	-0.9	1.1
5	476	3	1	0.000	-1028.6	1.7	4.3	-0.0	-5.0	1.7
6	413	3	1	3.550	-1028.1	0.0	-1.9	-0.0	-2.1	-0.1
7	469	3	1	0.000	-1019.9	-0.5	4.1	-0.0	-4.8	0.1
8	390	3	1	0.000	-1019.3	-0.6	0.6	0.0	-0.9	-0.9
9	385	3	1	0.000	-1017.4	0.6	0.6	-0.0	-1.1	1.0
10	474	3	1	0.000	-1012.6	-0.2	4.0	0.0	-4.7	-0.2



زیادہ سے زیادہ موڑنے والے لمحے M2 (kN.m) کے ذریعہ رنگین ڈسپلے؛

10 عناصر میں سے زیادہ سے زیادہ موڑنے والے لمحات M2 (یونٹ: m,kN,kN.m)

نہیں	ایلیم	کومبو نمبر	کومبو نمبر	مقام	N	Q2	Q3	M	M2	M3
1	493	3	1	0.000	-269.8	-2.9	-40.9	-0.0	70.0	-4.3
2	484	3	1	0.000	-274.8	-2.1	-40.9	-0.0	68.6	0.7
3	491	3	1	0.000	-270.1	-1.2	-39.6	0.0	68.1	-2.8
4	486	3	1	0.000	-271.0	-0.6	-39.5	-0.0	68.1	-2.5
5	496	3	1	0.000	-274.2	2.8	-35.4	-0.0	56.6	6.8
6	375	3	1	3.200	-242.4	-2.7	29.7	-0.0	44.5	4.4
7	366	3	1	3.200	-228.7	-0.4	29.5	0.0	44.4	-2.0
8	368	3	1	3.200	-243.2	0.2	28.8	-0.0	42.9	-0.3
9	373	3	1	3.200	-241.2	-0.5	28.8	0.0	42.9	0.5
10	378	3	1	3.200	-243.1	0.0	26.9	0.0	42.0	-0.1



کم سے کم موڑنے والے لمحے M2 (kN.m) کے ذریعہ رنگین ڈسپلے؛

10 عناصر میں سے کم سے کم موڑنے والے لمحات M2 (یونٹ: m,kN,kN.m)

نہیں	ایلیم	کومبو نمبر	کومبو نمبر	مقام	N	Q2	Q3	M	M2	M3
1	484	3	1	3.200	-277.4	-2.1	-40.9	-0.0	-62.4	7.3
2	493	3	1	3.200	-272.4	-2.9	-40.9	-0.0	-60.8	4.9
3	491	3	1	3.200	-272.7	-1.2	-39.6	0.0	-58.5	1.2
4	486	3	1	3.200	-273.6	-0.6	-39.5	-0.0	-58.5	-0.5
5	496	3	1	3.200	-276.7	2.8	-35.4	-0.0	-56.6	-2.2
6	375	3	1	0.000	-239.8	-2.7	29.7	-0.0	-50.5	-4.3
7	366	3	1	0.000	-226.1	-0.4	29.5	0.0	-49.9	-3.3
8	368	3	1	0.000	-240.7	0.2	28.8	-0.0	-49.2	0.3
9	373	3	1	0.000	-238.6	-0.5	28.8	0.0	-49.2	-1.1
10	378	3	1	0.000	-240.5	0.0	26.9	0.0	-44.0	-0.1



زیادہ سے زیادہ موڑنے والے لمحے M3 (kN.m) کے ذریعہ رنگین ڈسپلے؛

10 عناصر میں سے زیادہ سے زیادہ موڑنے والے لمحات M3 (یونٹ: m,kN,kN.m)

نہیں	ایلیم	کومبو نمبر	کومبو نمبر	مقام	N	Q2	Q3	M	M2	M3
1	66	3	1	0.000	-38.9	148.5	0.0	0.0	-0.0	158.2
2	38	3	1	0.000	-38.9	145.4	0.0	0.0	-0.0	156.8
3	167	3	1	0.000	25.1	144.1	-0.0	0.0	0.0	154.7
4	45	3	1	0.000	-37.4	145.2	-0.0	0.0	0.1	154.7
5	59	3	1	0.000	-37.4	145.1	0.0	-0.0	-0.1	154.6
6	153	3	1	0.000	18.8	144.4	-0.0	-0.0	0.0	154.4
7	175	3	1	5.800	-0.9	-146.3	0.0	-0.0	0.1	151.1
8	176	3	1	0.000	-1.5	134.8	0.0	0.0	-0.1	151.1
9	536	3	1	0.000	1.7	145.2	0.3	0.0	-0.3	151.0
10	52	3	1	0.000	-25.9	140.5	0.0	0.0	-0.0	148.2



کم سے کم موڑنے والے لمحے M3 (kN.m) کے ذریعہ رنگین ڈسپلے؛

10 عناصر میں سے کم سے کم موڑنے والے لمحات M3 (یونٹ: m,kN,kN.m)

نہیں	ایلیم	کومبو نمبر	کومبو نمبر	مقام	N	Q2	Q3	M	M2	M3
1	174	3	1	3.250	-1.1	-0.0	0.0	0.0	0.0	-219.0
2	630	3	1	3.250	0.9	-0.0	0.0	0.0	-0.0	-219.0
3	181	3	1	3.250	-1.1	-0.0	0.0	-0.0	0.0	-219.0
4	188	3	1	3.250	-2.2	-0.0	0.0	-0.0	0.0	-214.1
5	195	3	1	3.250	-1.9	-0.0	0.0	-0.0	0.0	-214.1
6	616	3	1	3.250	1.3	-0.0	-0.0	-0.0	0.0	-214.1
7	209	3	1	3.250	-2.2	-0.0	0.0	-0.0	0.0	-214.1
8	602	3	1	3.250	1.1	-0.0	-0.0	0.0	-0.0	-214.1
9	623	3	1	3.250	1.4	-0.0	0.0	-0.0	-0.0	-214.1
10	609	3	1	3.250	1.3	-0.0	-0.0	0.0	0.0	-214.1

4.2 نقل مکانی

4.2.1 مجموعہ نقل مکانی



کومبو 1: Uz(mm)



کومبو 2: Uz(mm)



کومبو 3: Uz(mm)



کومبو 4: Uz(mm)



کومبو 5: Uz(mm)



کومبو 6(1): Uz(mm)



کومبو 6(2): Uz(mm)

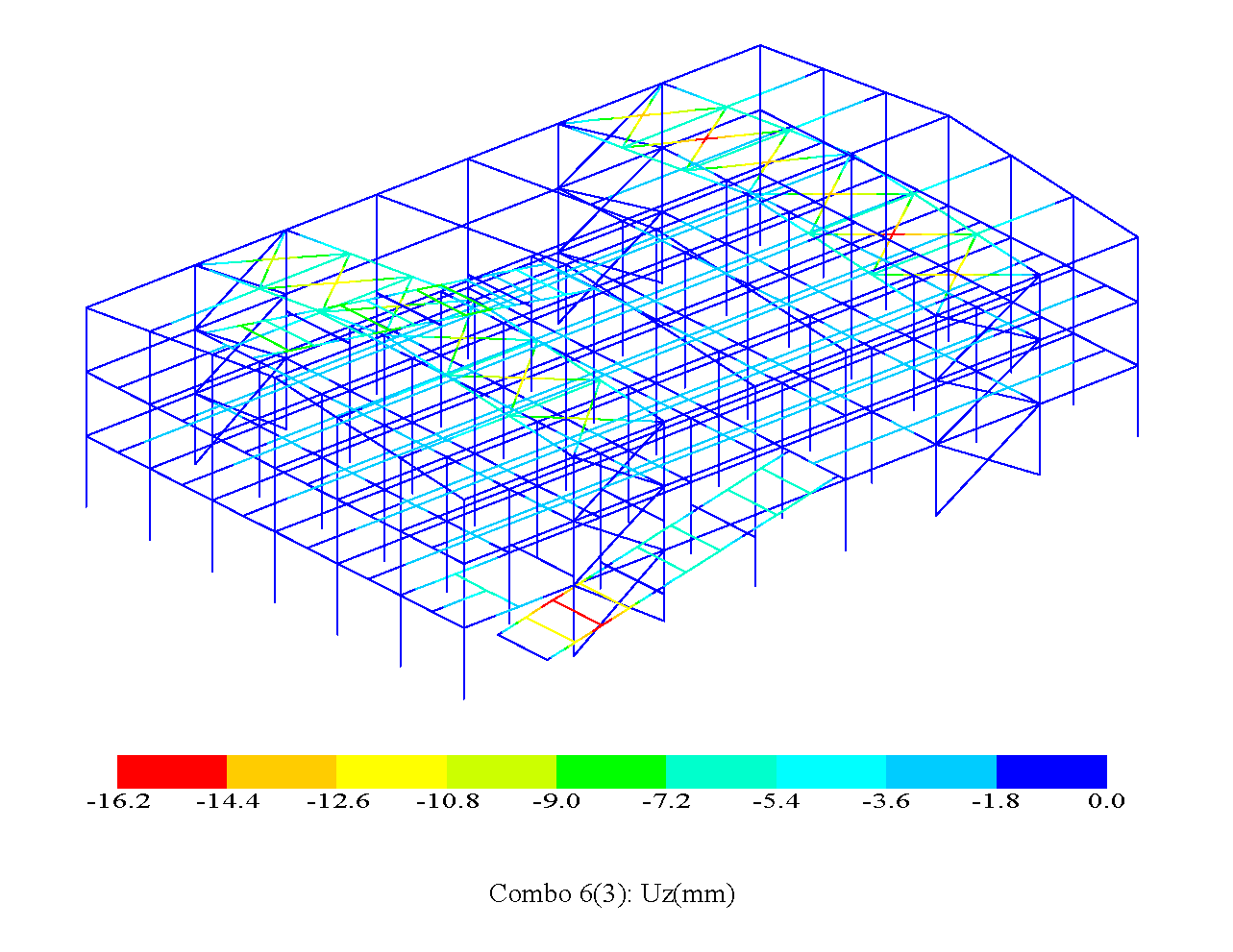

کومبو 6(3): Uz(mm)



کومبو 6(4): Uz(mm)

5 ڈیزائن کے نتائج

مواد 2:

Q235: ینگ ماڈیولس: 2.06*10⁵N/mm²زہر کا تناسب: 0.30؛ توسیعی گتانک: 1.20*10^-5کثافت: 7850kg/m³.

Q345: ینگ ماڈیولس: 2.06*10⁵N/mm²زہر کا تناسب: 0.30؛ توسیعی گتانک: 1.20*10^-5کثافت: 7850kg/m³.

5.1 ڈیزائن کے نتائج کے چارٹس

تناؤ کا زیادہ سے زیادہ تناسب 0.92 ہے۔

تناؤ کا تناسب



نوٹ:

پوری رپورٹ کا صرف ایک چھوٹا سا حصہ اوپر۔
