120 m² سنگل - کہانی رہائشی مکان 3 بیڈروم

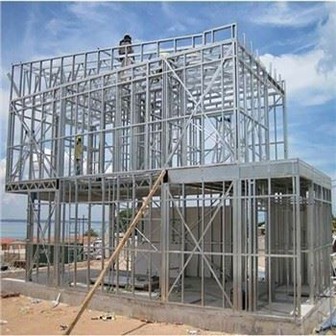

ذیل میں ایک کے لئے ایک مکمل آرکیٹیکچرل اور مادی پیکیج ہے120 m² سنگل - کہانی رہائشی مکان، اشنکٹبندیی اور زلزلہ کے لئے ڈیزائن کیا گیا - شکار خطوں جیسےفلپائن ، چلی ، اور پاپوا نیو گنی. ڈیزائن میں شامل ہے3 بیڈروم ، 2 باتھ رومز ، ایک کھلا - کچن اور رہائشی کمرے کی منصوبہ بندی کریں، اور استعمال کرتا ہے aلائٹ - گیج اسٹیل (LGS) فریمنگ سسٹممخصوص دیوار ، چھت اور موصلیت کی پرتوں کے ساتھ۔

---





کلیدی خصوصیات

کل فلور ایریا: 120 m² (تقریبا . 1 ، 292 ft²)

لے آؤٹ: سنگل - story کہانی ، ساختی کارکردگی اور طوفان/زلزلہ لچک کے لئے آئتاکار نقش

واقفیت: کراس - وینٹیلیشن اور قدرتی دن کی روشنی کے لئے بہتر بنایا گیا

چھت کی پچ: 15 ڈگری (اشنکٹبندیی آب و ہوا میں بارش کے بہاؤ کے لئے موزوں)

چھت کی اونچائی: 2.7 m (8'10")

بیرونی دیواریں: سیمنٹ فائبر کلیڈنگ + LGS + موصلیت

اندرونی دیواریں: موصلیت کے ساتھ ایل جی پر ڈبل - رخا جپسم

چھت: موصل ایل جی ایس ٹرسیس کے مقابلے میں نالیدار دھات (رنگ - لیپت اسٹیل)

---



ذیل میں ایک ہےواضح اور منظم ٹیبلخلاصہمواد ، وضاحتیں ، مقدار اور یونٹاشنکٹبندیی اور زلزلہ والے علاقوں (فلپائن ، چلی ، پاپوا نیو گنی) کے لئے ڈیزائن کردہ 120 m² سنگل - اسٹوری لائٹ اسٹیل فریم ہاؤس کے لئے۔

---



میٹریل ٹیک آف اور مقدار کا شیڈول

کارڈ	مواد / جزو	تفصیلات / تفصیل	یونٹ	مقدار	نوٹ
1	سیمنٹ فائبر بیرونی سائڈنگ	10 ملی میٹر موٹا ، پری - تیار ، گود کی سائڈنگ	m²	100	5 ٪ فضلہ شامل ہے
2	OSB شیٹنگ (دیواریں)	12 ملی میٹر موٹی ، ساختی درجہ	m²	100	بیرونی دیواروں کے لئے
3	OSB چھت کا ڈیک	15 ملی میٹر موٹا	m²	130	ڈھلوان چھت کا علاقہ + 5 ٪ فضلہ
4	دیوار سانس لینے کے قابل جھلی (WRB)	بخار - قابل عمل ، پانی - مزاحم (جیسے ، ٹائیوک - قسم)	m²	100	دیواروں پر او ایس بی پر لگایا گیا
5	چھت کی خاکہ	UV - مزاحم ، بخارات - قابل تعزیر چھت کی جھلی	m²	130	دھات کی چھت کے نیچے
6	روشنی - گیج اسٹیل اسٹڈ (دیواریں)	92 ملی میٹر گہرائی ، 0.55 ملی میٹر بیس دھات کی موٹائی (BMT) ، C - سیکشن	لکیری ایم	320	بیرونی + داخلہ پارٹیشنز
7	لائٹ - گیج اسٹیل چھت ٹرسیس اور پورلنز	ٹراس کی گہرائی: 200-250 ملی میٹر ؛ بی ایم ٹی: 0.75 ملی میٹر ؛ فاصلہ @ 600 ملی میٹر OC	کلوگرام	2,800	تقریبا {. 22 - چھت کا 25 کلوگرام/m²
8	گلاس اون موصلیت (دیواریں)	150 ملی میٹر موٹی ، کثافت 32 کلوگرام/m³ ، R-13 سے زیادہ یا اس کے برابر	m³	16.5	دیوار کی گہاوں کو بھرتا ہے (94 m² × 0.09 میٹر)
9	گلاس اون موصلیت (چھت)	150 ملی میٹر موٹا ، R-19	m³	18.6	چھت کے ٹرکس کے درمیان (124.2 m² × 0.15 میٹر)
10	جپسم بورڈ (داخلہ ختم)	12.5 ملی میٹر موٹی ، معیاری (باتھ روم میں ایم آر ٹائپ)	m²	350	دیواریں (دونوں اطراف) + چھت + 10 ٪ فضلہ
11	نالیدار رنگ - لیپت اسٹیل کی چھت	0.5 ملی میٹر موٹی ، اینٹی - سنکنرن کوٹنگ (جیسے ، AZ150 یا Z275)	m²	130	رج ، ایواس ، فاسٹنرز الاؤنس شامل ہے
12	آپریٹ ونڈوز	ایلومینیم فریم ، 1.2 میٹر × 1.2 میٹر ، کیڑے کی اسکرین کے ساتھ	یونٹ	3	ایک بیڈ روم میں سے ایک
13	اندرونی دروازے	ٹھوس کور ، 0.8 میٹر × 2.1 میٹر (بیڈروم) ؛ 0.75 میٹر × 2.1 میٹر (باتھ روم)	یونٹ	5	3 بیڈروم + 2 باتھ روم
14	اہم داخلی دروازہ	ٹھوس کور ، موسم - مہر لگا ہوا ، 0.9 میٹر × 2.1 میٹر	یونٹ	1	فرنٹ انٹری
15	گلاس کا دروازہ سلائیڈنگ	ایلومینیم - فریم ، ڈبل - گلیزڈ اختیاری ، 2.4 میٹر × 2.1 میٹر	یونٹ	1	بیرونی رہائشی علاقے کے لئے کھلتا ہے
16	فاسٹنرز ، سیلینٹس ، ٹیپ ، چمکتے ہوئے	خود - سوراخ کرنے والے پیچ ، بٹائل ٹیپ ، چھت چمکانے ، مشترکہ ٹیپ	ایک خلا	-	مکمل لفافے کا تخمینہ لگایا گیا ہے
17	بخارات کی رکاوٹ (باتھ روموں میں اختیاری)	پولیٹیلین شیٹ (0.2 ملی میٹر)	m²	15	گیلے زون میں مسٹر جپسم کے پیچھے

---

کل لفافے کے مواد کی کوریج:

کنڈیشنڈ فلور ایریا: 120 m²

بیرونی دیوار کا علاقہ (نیٹ): ~94 m²

داخلہ پارٹیشن ایریا: ~86 m²

چھت کا ڈھلوان علاقہ: ~124 m²

یہ جدول فراہم کرتا ہے aخریداری ، لاگت اور تعمیراتی منصوبہ بندی کی عملی بنیاد. مقدار میں اشنکٹبندیی خطوں میں ترقی پذیر اشنکٹبندیی علاقوں میں ہلکے اسٹیل فریمنگ پروجیکٹس میں فضلہ کاٹنے اور اوورلیپ کو کاٹنے کے لئے معیاری الاؤنس شامل ہیں۔

نوٹ: فاؤنڈیشن ، ایم ای پی (مکینیکل ، بجلی ، پلمبنگ) ، فرش ، پینٹ ، اور فکسچر شامل نہیں ہیں۔



پچھلے ماد take ے ٹیک آف پر مرکوز تھاعمارت کا لفافہ اور بنیادی ڈھانچہ(دیواریں ، چھت ، موصلیت ، کلڈنگ ، دروازے اور کھڑکیاں)۔ تاہم ، ایک مکمل مکان کی ضرورت ہےاضافی موادساختی سالمیت ، ویدر پروفنگ ، داخلہ ختم کرنے ، اور نظام کے انضمام کے لئے۔

ذیل میں ایک ٹیبل ہےدیگر ضروری مادی اقسام جو پہلے درج نہیں تھیں، ان کی تخمینہ شدہ مقدار کے ساتھ120 m² سنگل - اسٹوری لائٹ اسٹیل فریم ہاؤس.

---



اضافی مواد کی مقدار (اصل فہرست میں نہیں)

کارڈ	مواد / جزو	تفصیلات / تفصیل	یونٹ	تخمینہ شدہ مقدار	مقصد / نوٹ
1	کنکریٹ (فاؤنڈیشن)	تقویت یافتہ پٹی فوٹنگ یا سلیب - آن - گریڈ ، C20/25 پر	m³	28–35	مٹی پر منحصر ہے ؛ ~ 250 ملی میٹر موٹی سلیب=12 m × 10 میٹر × 0.25 m= 30 m³
2	ریبار (فاؤنڈیشن کے لئے)	خراب شدہ باریں ، 10–12 ملی میٹر	کلوگرام	600–800	فٹنگ/سلیب کمک کے ل .۔
3	اینکر بولٹ	M12 یا M16 ، گرم - ڈپ جستی ، 300–400 ملی میٹر لمبا	پی سی	40–50	واحد پلیٹ کو فاؤنڈیشن @ 1.2–1.8 میٹر OC سے مربوط کریں
4	اسٹیل واحد اور ٹاپ پلیٹیں (دیوار کی پٹریوں)	92 ملی میٹر گہرائی ، 0.75–1.0 ملی میٹر BMT ، U - چینل	لکیری ایم	160	تمام دیواروں کے لئے نیچے اور اوپر کی پٹریوں (بیرونی + داخلہ)
5	چھت پرلنز (ثانوی ممبر)	C - سیکشن ، 75–100 ملی میٹر گہری ، 0.55 ملی میٹر BMT	لکیری ایم	220	ٹرسیس پر OSB چھت ڈیک @ 600 ملی میٹر OC کی حمایت کریں
6	خود - ڈرلنگ پیچ (SFS)	Ø4.2–4.8 ملی میٹر ، 25–50 ملی میٹر لمبائی ، سنکنرن - مزاحم	کلوگرام	35–40	اسٹیل - سے - اسٹیل ، او ایس بی ، اور جپسم کنکشن کے لئے
7	جپسم جوائنٹ ٹیپ اور کمپاؤنڈ	کاغذ/میش ٹیپ + ترتیب - مشترکہ مرکب ٹائپ کریں	رولس / بیگ	12 رول / 15 بیگ	ڈرائی وال سیونز کو ختم کرنے کے لئے
8	پینٹ (داخلہ)	ایکریلک ایملشن ، 2 کوٹ	لیٹر	90–100	8 0.8 L/m² × 120 m² دیواریں اور چھت ≈ 96 L
9	فرش ختم	وینائل تختی ، سیرامک ​​ٹائل ، یا پالش کنکریٹ (صارف کا انتخاب)	m²	120	فل فلور ایریا
10	چھت کے بیٹس یا فرنگ چینلز	روشنی - گیج اسٹیل ، جپسم چھت کی حمایت کے لئے	لکیری ایم	180	اگر چھت براہ راست ٹراس نچلے حصے پر طے نہیں کی گئی ہے
11	چمکتا اور ڈرپ کناروں	چھتوں کے ایواس ، ریک ، دخول کے لئے جستی یا ایلومینیم	لکیری ایم	50	کناروں پر پانی کے اندر داخل ہونے کو روکیں
12	رج کیپ اور سائیڈ لیپ فاسٹنرز	رنگین - نیپرین واشر کے ساتھ ملاپ والے پیچ	پی سی	600	چھت کے 5 پیچ/m²
13	بجلی کی نالیوں اور خانوں (کسی حد تک - in)	پیویسی یا ای ایم ٹی کونگوائٹس ، جنکشن/آؤٹ لیٹ بکس	ایم / پی سی ایس	200 میٹر / 40 پی سی	بنیادی لائٹنگ اور پاور لے آؤٹ
14	پلمبنگ پائپ (کسی حد تک - in)	پانی کے لئے پی پی آر یا سی پی وی سی ؛ نکاسی آب کے لئے پیویسی	m	80–100	دو باتھ روم + باورچی خانے
15	چھت کے گٹرز اور ڈاون اسپاٹ	ایلومینیم یا پیویسی ، 150 ملی میٹر گٹر ، 75 ملی میٹر ڈاؤن پائپ	لکیری ایم	24 (گٹر) + 8 (نیچے)	فریم چھت کی نکاسی آب
16	دیمک شیلڈ / نمی کی رکاوٹ (سلیب)	پولیٹین وانپ رکاوٹ (0.3 ملی میٹر)	m²	125	نمی میں اضافے کو کم کرنے کے لئے سلیب کے تحت
17	موصلیت میش یا جال کو برقرار رکھنا	پلاسٹک یا تار میش جگہ پر شیشے کے اون کو تھامنے کے لئے	m²	110	عمودی گہاوں کے لئے اختیاری لیکن تجویز کردہ

---



تخمینے کی بنیاد پر نوٹ:

فاؤنڈیشن: فرض کیا ہوا پربلت گراؤنڈ سلیب (اشنکٹبندیی علاقوں میں عام) ؛ پیئر - اور - بیم جیسے متبادل ٹھوس/ریبار کی ضروریات کو تبدیل کردیں گے۔

فاسٹنرز: ہلکی اسٹیل فریمنگ عام طور پر شیٹنگ کے لئے 300 ملی میٹر فی 300 ملی میٹر اور جپسم کے لئے 1 ہر جڑنا استعمال کرتی ہے۔

پینٹ: معیاری کوریج (10–12 m²/l فی کوٹ) پر مبنی ؛ دیواریں اور چھت شامل ہے۔

ایم ای پی (مکینیکل ، بجلی ، پلمبنگ): مقداریں ہیںکسی نہ کسی طرح صرف -- فکسچر (بیت الخلا ، ڈوب ، لائٹس) خارج نہیں کیا گیا۔

گٹر: اعلی - بارش کے علاقوں (فلپائن ، پی این جی) میں درکار ہے۔ اکثر بنجر زون میں چھوڑ دیا جاتا ہے لیکن لچک کے لئے یہاں شامل ہوتا ہے۔

---





مندرجہ ذیل ہیںشامل نہیںمذکورہ بالا کسی بھی مقدار میں اور مقامی معیارات یا کلائنٹ کی ترجیح کی بنیاد پر شامل کرنا ضروری ہے:

باورچی خانے کی الماریاں اور کاؤنٹر ٹاپس

باتھ روم فکسچر (بیت الخلا ، ڈوب ، شاورز)

لائٹنگ فکسچر اور سوئچز/آؤٹ لیٹس

HVAC یا چھت کے پرستار

زمین کی تزئین ، باڑ لگانے ، سیپٹک ٹینک

اجازت کی فیس ، مزدوری ، نقل و حمل

---

یہ توسیع شدہ فہرست یقینی بناتی ہے aحقیقت پسندانہ خریداری کا منصوبہچیلنجنگ آب و ہوا میں ہلکی اسٹیل فریمنگ کا استعمال کرتے ہوئے ٹرنکی - تیار ڈھانچے کے لئے۔ اصل منصوبوں کے لئے ، تعمیراتی ڈرائنگ سے ایک تفصیلی BOQ (مقدار کا بل) کی سفارش کی جاتی ہے۔
